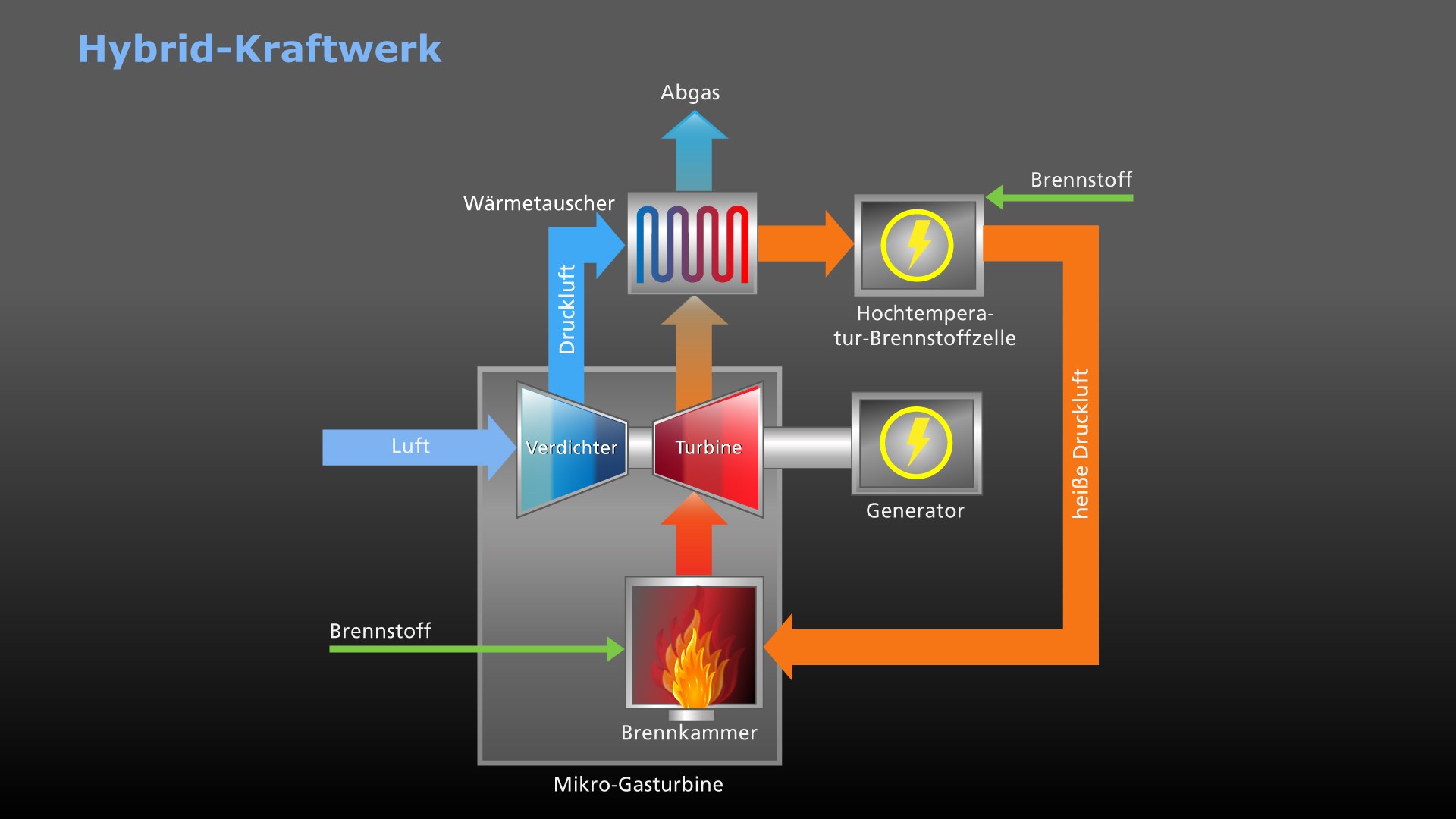

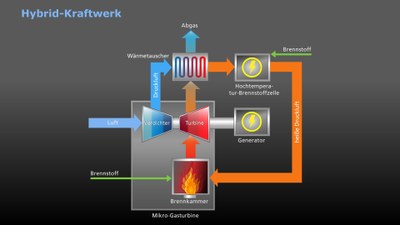

In diesem Hybrid-Kraftwerk werden gleich zwei Stromerzeuger schlau miteinander kombiniert – nämlich eine Mikro-Gasturbine und eine Hochtemperatur-Brennstoffzelle. Entlang des Weges der Luft (das sind im Bild die blauen Pfeile für kalte Luft und die orange gefärbten Pfeile für warme Luft) lässt sich das verstehen: Die von außen zugeführte kalte Luft wird erst verdichtet und durch Abwärme vorgeheizt. Dann liefert sie der Brennstoffzelle Sauerstoff für die Stromerzeugung. Anschließend strömt die heiße Luft weiter in die Mikro-Gasturbine: Da wird sie in der Brennkammer noch weiter aufgeheizt und treibt dann über die Turbine den Generator an – wobei ebenfalls Strom erzeugt wird. Bevor das Abgas der Mikro-Gasturbine abgeführt wird, dient es noch zur Erwärmung der neu zugeführten Luft. So wird insgesamt mit zwei Stromerzeugern und einer geschickten Nutzung der Wärme, die gewissermaßen im System „gefangen“ bleibt, ein hoher elektrischer Wirkungsgrad erreicht.
