Fallprüfstand / Crashanlage

placeholder

Für die Wiedergabe dieses Videos auf Youtube.com ist Ihre Zustimmung zur Speicherung von Daten ('Cookies') erforderlich. Unter Datenschutz-Einstellungen können Sie Ihre Wahl einsehen und verändern.

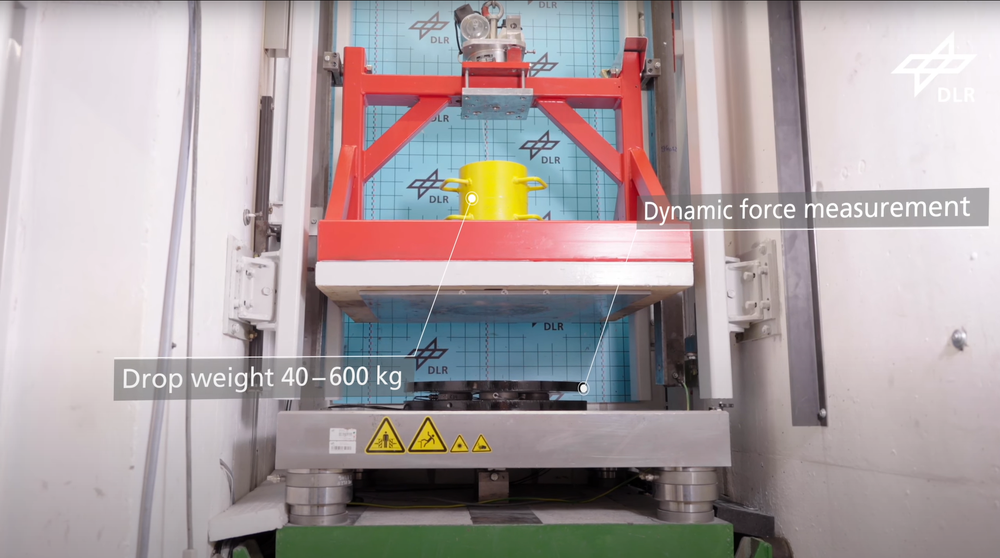

Video: Drop Tower

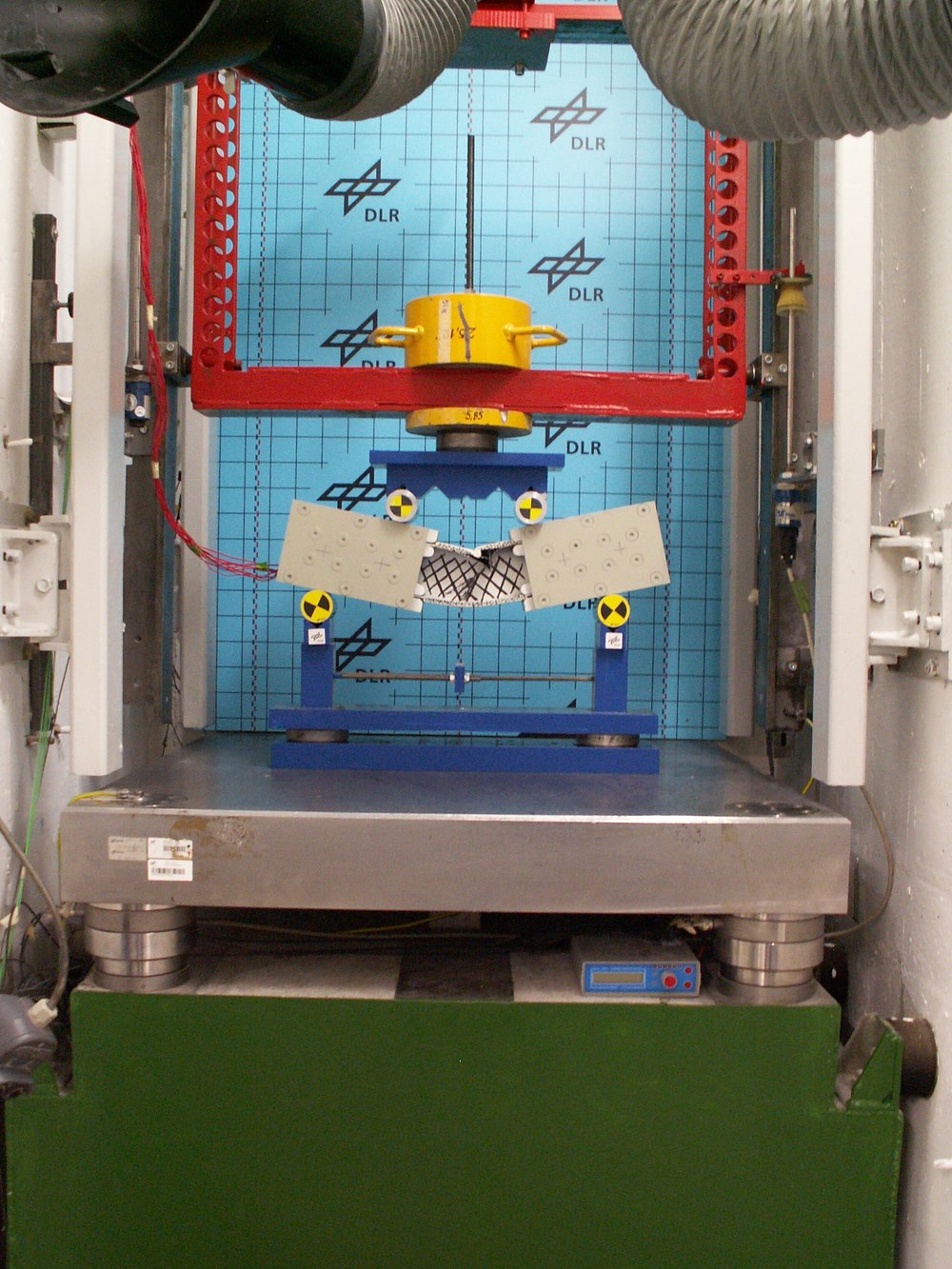

Vierpunkt-Biege-Versuch
Instrumentiert mit diversen DMS, Kraftsensoren und präpariert für eine optische Verformungsanalyse.
placeholder

Für die Wiedergabe dieses Videos auf Youtube.com ist Ihre Zustimmung zur Speicherung von Daten ('Cookies') erforderlich. Unter Datenschutz-Einstellungen können Sie Ihre Wahl einsehen und verändern.

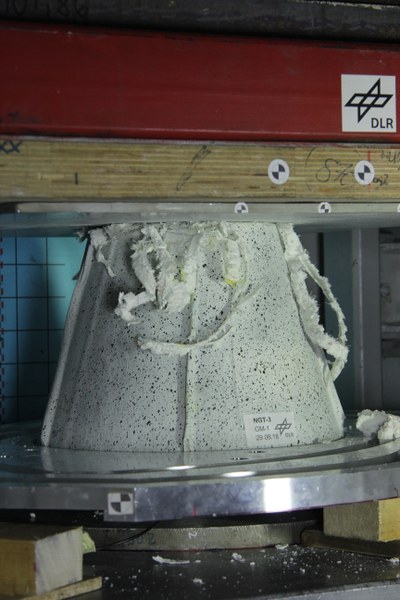

Video: High-Speed Aufnahme eines Versuchs an einem Crash-Energieabsorber

Der Fallprüfstand dient zur Untersuchung des Crashverhaltens von Werkstoffen, Subkomponenten und kompletten Strukturen.

Max. Fallmasse

800 kg

Max. Fallgeschwindigkeit

14 m/s

Max. Energie

60 kJ

Testkörpergeometrie
(B x T x H)

920 x 920 x 980 mm

Impaktor-Geometrie

Modular an unterschiedliche Fallschlitten adaptierbar

Sensorik

Kraftmessscheiben, Triangulations-Laser zur Wegmessung, Beschleunigungssensoren, Dehnungssensoren, Hochgeschwindigkeitskameras zeitsynchron zur Datenerfassung

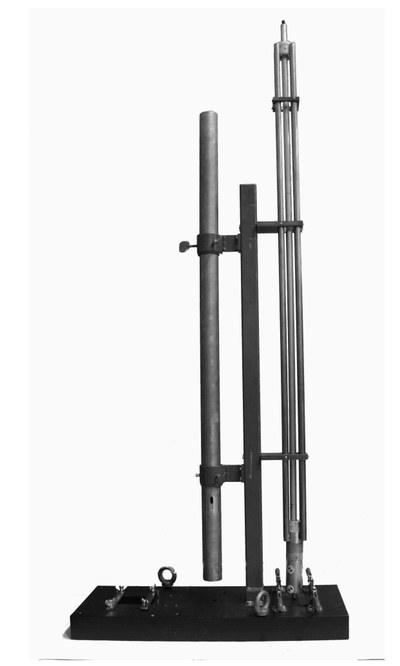

Untersuchungen an kleinen Materialproben bzw. zum sog. Low Velocity Impact erfolgen mit einem kleinen mobilen Fallprüfstand mit bis zu 3 kg Fallmasse und 1,4 m Fallhöhe.
