Belastungsprüflabor: Bauteil- und Probenprüfung

Bauteilprüfung
DownloadDownload

Für die Prüfung von Proben und kleinen Bauteilen stehen Maschinen zur quasistatischen und dynamischen Belastung bereit. Zudem können die Proben über längere Zykluszeiträume klimatisiert werden.

Das Institut verfügt unter anderem über folgende Vorrichtungen zur Probencharakterisierung:

Universalprüfmaschinen

  • Quasistatische Belastungsprüfung bis 250 kN
  • Dynamische Belastung bei Resonanzfrequenz
  • Alterungstests in der Klimakammer
  • Schliffpräparation

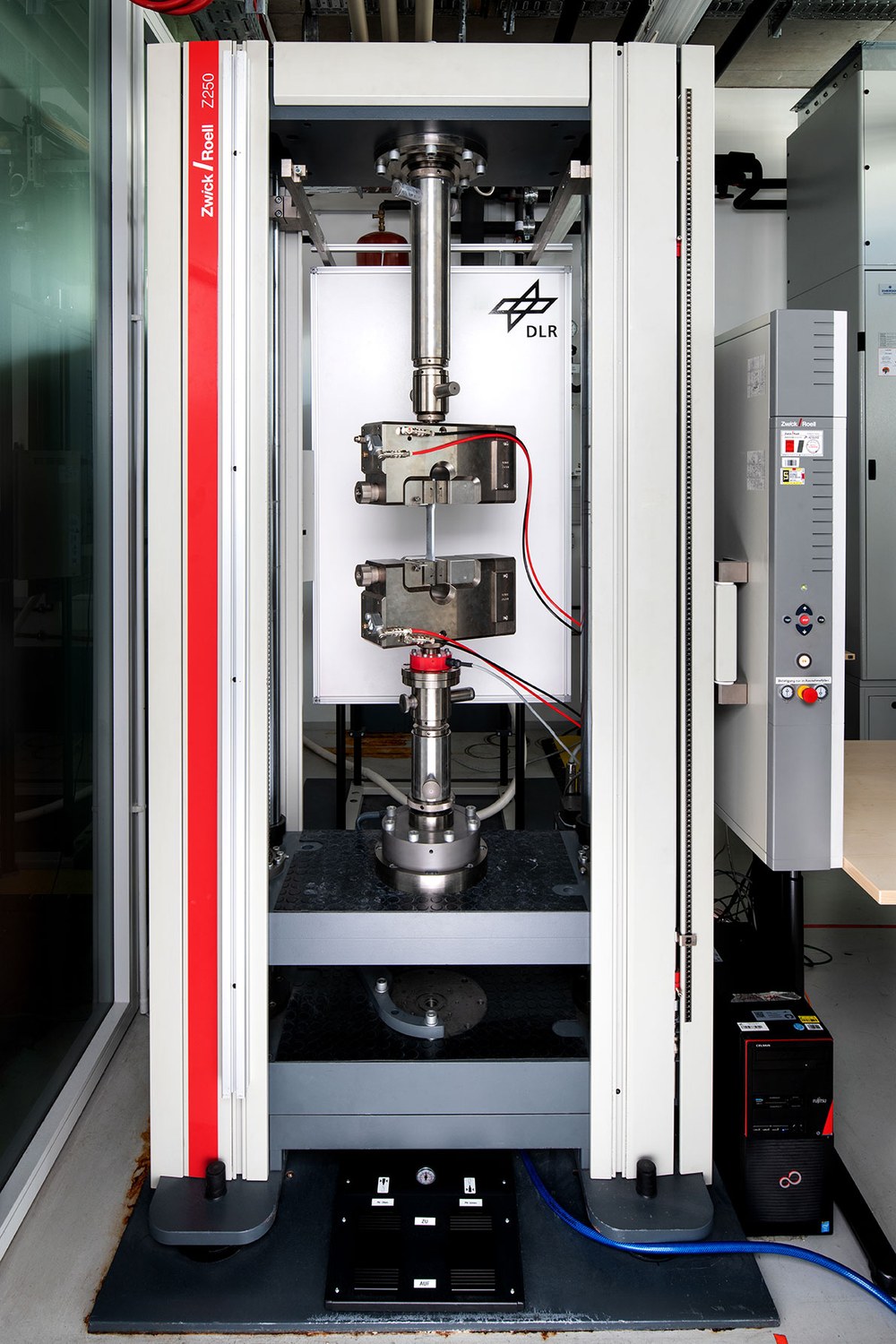

NIVERSALPRÜFMASCHINE ZWICK ROELL RETROLINE 250 kN

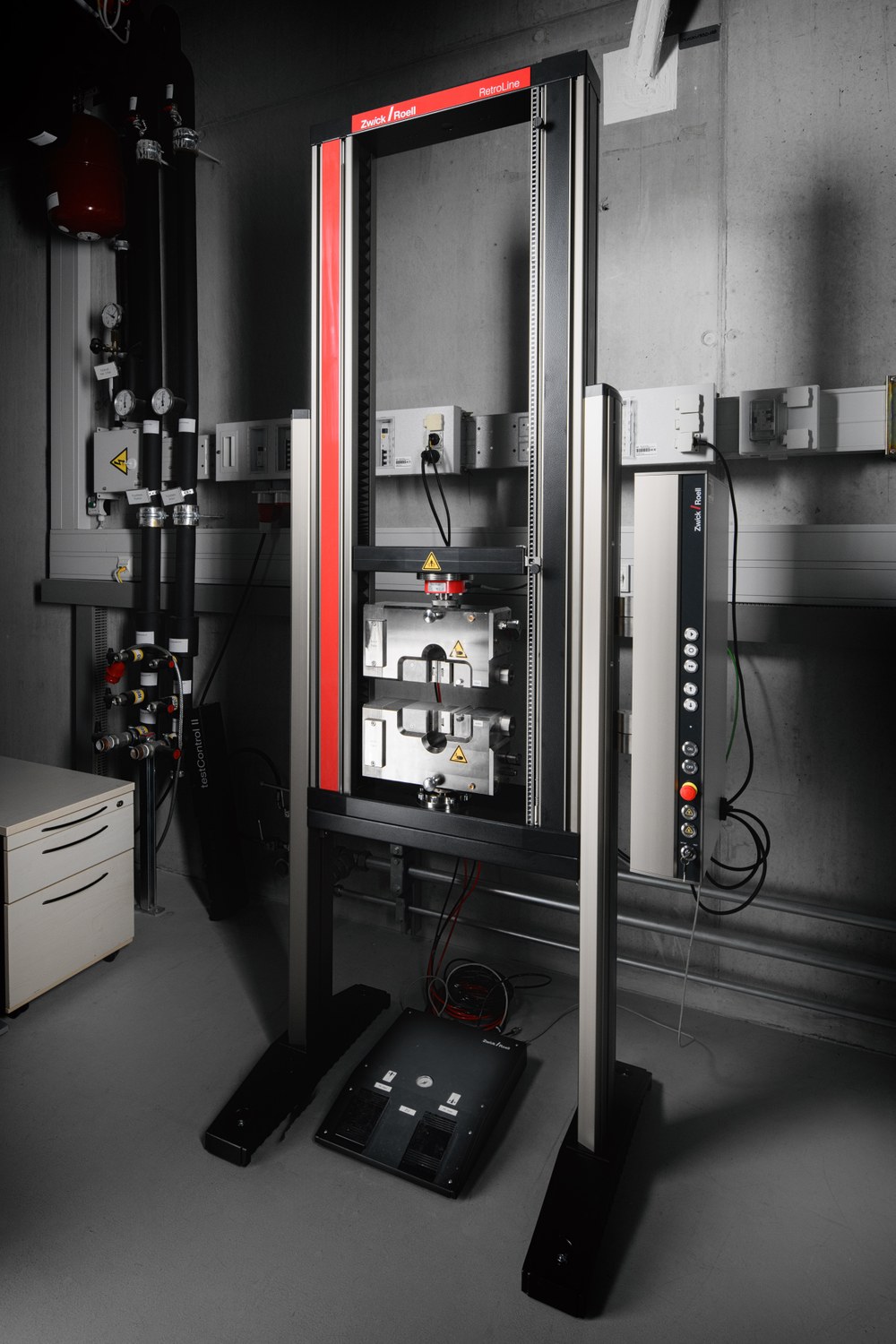

UNIVERSALPRÜFMASCHINE ZWICK ROELL RETROLINE 20 kN

Maximale Prüflast

250 kN

20 kN

Maximaler Weg

1678 mm (Abzüglich Haltevorrichtungen)

1458 mm (Abzüglich Haltevorrichtungen)

Belastungsarten

Zug, Druck, Biegung

Zug, Druck

Messtechnik

Makros, Biegefühler, Induktiv-Messtaster, Druckfühler, DMS, Infrarotkamera, DIC

ClipOn Extensometer, DIC

Messgenauigkeit

Klasse 0,5 für Kraft; Klasse 1 für Makros; Klasse 0,5 für Biegefühler

Klasse 0,5 für Kraft

Universalprüfmaschine

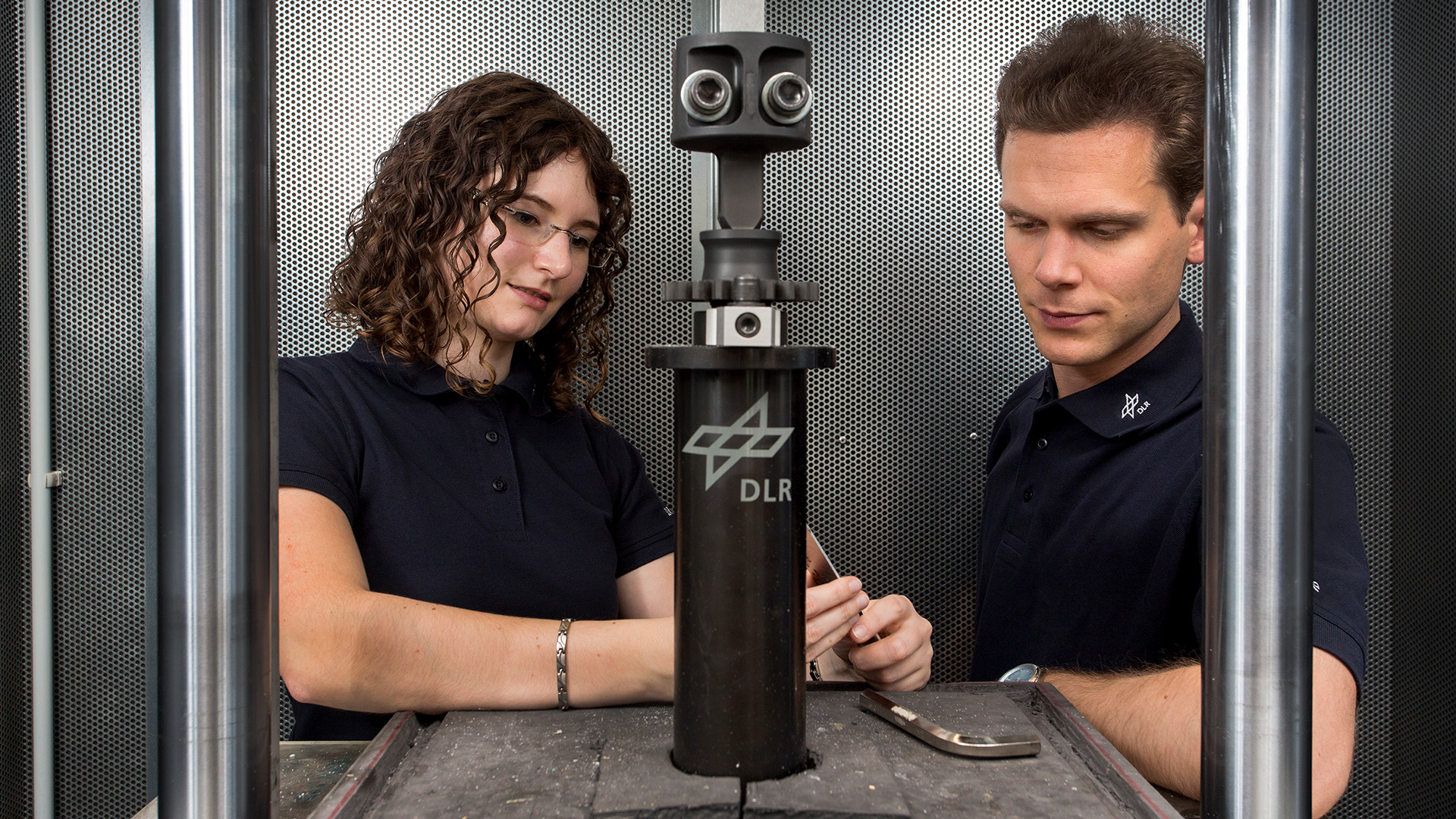

Hochfrequenzpulsator

Hochfrequenzpulsator
DownloadDownload
  • maximale Prüflast +/- 30 kN
  • maximale dynamische Last 30 kN (+/- 15 kN)
  • Frequenzbereich 35 bis 300 Hz
