Windkanalexperiment zur Deformierung einer Raketenfinne (Vergleich aus Foto und Segmentierungsanalyse)
Windkanalexperiment zur Deformierung einer Raketenfinne (Vergleich aus Foto und Segmentierungsanalyse)

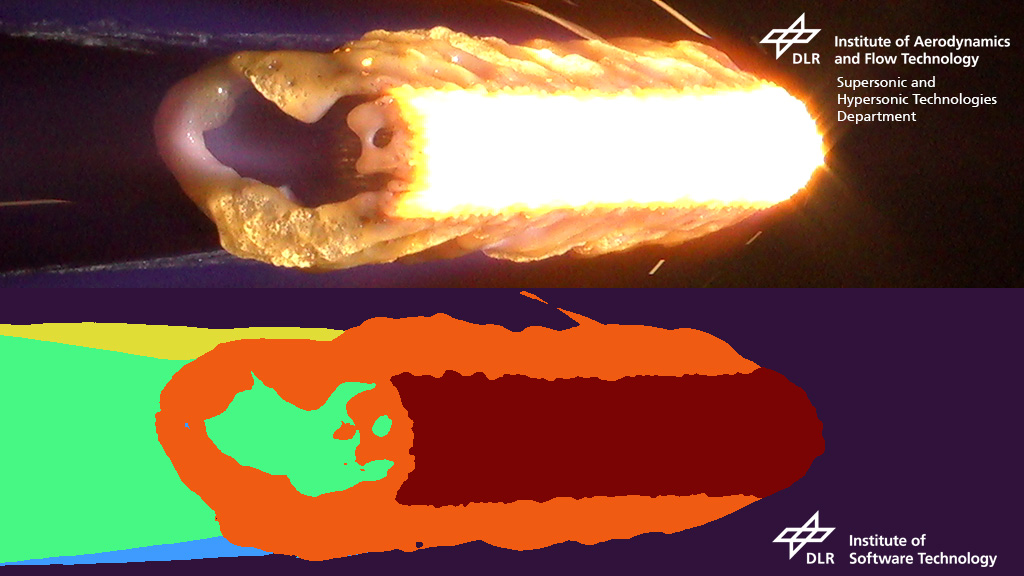

Im oberen Bild ist ein Windkanalexperiment in der L2K-Anlage zu sehen, bei dem ein heißer Gasstrom auf die Vorderkante einer Raketenfinne aus Verbundmaterial trifft, um die Bedingungen beim Wiedereintritt zu simulieren. Das Institut für Softwaretechnologie entwickelt Algorithmen, um die daraus resultierenden Deformationen und Materialaufschmelzungen zu analysieren. Das untere Bild zeigt eine Segmentierung der Videodaten, bei der jeder Pixel einem von sechs Bereichen zugeordnet wird: der Vorderkante (dunkelrot), geschmolzenem Material (orange), der vorderen, oberen und unteren Finnenfläche (grün, gelb bzw. hellblau) sowie dem Hintergrund (dunkelblau).
Credit:
DLR-Institut für Aerodynamik und Strömungstechnik, DLR-Institut für Softwaretechnologie
