Dispersion Calculator: Eine open source Software zur Berechnung von Dispersionskurven und Modenformen geführter Wellen

Features:

• Graphische Benutzeroberfläche für einfache Bedienung

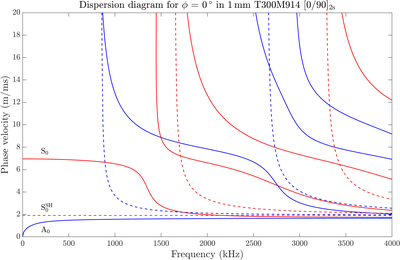

• Dispersionsdiagramme geführter Welle in isotropen Platten, Stäben und Rohren (axiale und Umfangsmoden) sowie in multilagigen, anisotropen Laminaten: Phasengeschwindigkeit, Energiegeschwindigkeit, Laufzeit, Koinzidenzwinkel, Wellenlänge, Wellenzahl und Dämpfung vs Frequenz
• Unterschiedliche Materialien können in einem Laminat kombiniert werden: isotrope, kubische, transversal isotrope und orthotrope Materialien
• Immersion in Fluide (Dämpfung durch Energieabgabe): Platten und Stäbe können von Fluiden umgeben sein und Rohre können mit Fluiden gefüllt und umgeben sein
• Viskoelastizität (Materialdämpfung)
• Polare Dispersionsdiagramme: Phasengeschwindigkeit, Energiegeschwindigkeit, Laufzeit, Koinzidenzwinkel, Wellenlänge und Wellenzahl vs Ausbreitungsrichtung
• Signal Simulator: Zeit- und Frequenzantwort einzelner oder mehrerer geführter Wellen nach Zurücklegen einer bestimmten Strecke in einem Wellenleiter

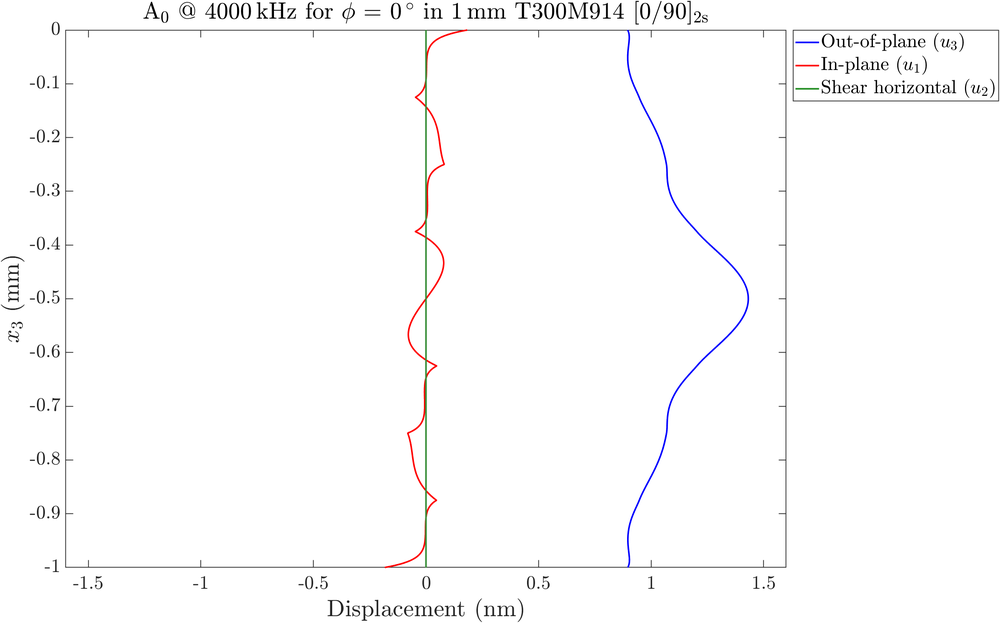

• Durch-Dicke Modenform: Verschiebung, Spannung, Dehnung, Energiedichte und Leistungsflussdichte

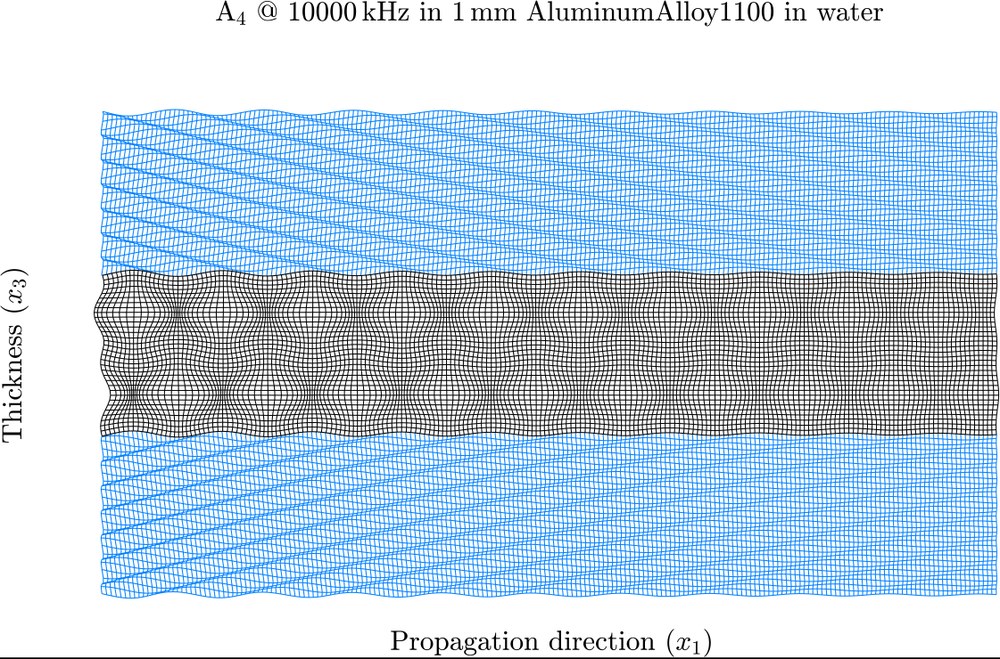

• 2D-Animation der Modenform
• Elastische Wellenausbreitung in Volumenmaterial: 2D- und 3D-Phasengeschwindigkeit, Gruppengeschwindigkeit, Langsamkeit, Polarisation und Energieablenkung
• Brechung elastischer Wellen an der Grenzfläche zwischen Fluiden und Festkörpern: 2D- und 3D-Darstellung; reflektierte und transmittierte Energiestreuungskoeffizienten vs Einfallswinkel
• Homogenisierter Steifigkeitstensor multilagiger, anisotroper Laminate
• Materialeditor: Eingabe von reellen und komplexen Ingenieurskonstanten und Steifigkeitstensorkomponenten
• Export von Grafiken
• Export der Dispersionskurven- und Modenformendaten als Excel-, Txt- und Mat-Dateien

Besondere Features:

• DC kann Laminate mit mehreren Hundert Lagen berechnen
• DC kann die verschiedenen Modenfamilien unterscheiden, wie symmetrische, antisymmetrische und asymmetrische Lamb-, horizontale Scher- und Scholtewellen
• Viele Jahre kontinuierlicher Überarbeitung ermöglichen ein schnelles und robustes Berechnen von Dispersionskurven

Runterladen und Benutzung des DC:

Besuchen Sie GitHub (siehe Link unten) und wählen Sie das neueste Release auf der rechten Seite.

• Laden Sie entweder “DC_vXY_Installer.exe”, um DC als Stand-alone zu installieren (MATLAB nicht benötigt)
• Oder laden Sie “Source code” herunter (MATLAB und Curve Fitting Toolbox benötigt)
