23. Januar 2018
Hauptstufentriebwerk für Ariane 6 im Prüfstand des DLR Lampoldshausen

Ers­te Zün­dung für Eu­ro­pas stärks­tes Ra­ke­ten­trieb­werk Vul­cain 2.1

Auf­nah­me aus dem In­ne­ren des DLR-Prüf­stands
Bild 1/3, Credit: ArianeGroup/DLR.

Aufnahme aus dem Inneren des DLR-Prüfstands

Elf Mi­nu­ten zün­de­te das Trieb­werk Vul­cain 2.1, das am 22. Ja­nu­ar 2018 erst­mals von DLR-In­ge­nieu­ren in Lam­polds­hau­sen ge­tes­tet wur­de. Der Ein­satz ei­nes hoch­ge­nau­en Mess- und Ana­ly­se­sys­tems er­mög­licht es da­bei, ex­ak­te Er­geb­nis­se zu lie­fern, und er­laubt so dem Trieb­werk­s­ent­wick­ler Aria­ne­Group de­tail­lier­te Rück­schlüs­se auf tech­ni­sche Fra­ge­stel­lun­gen.

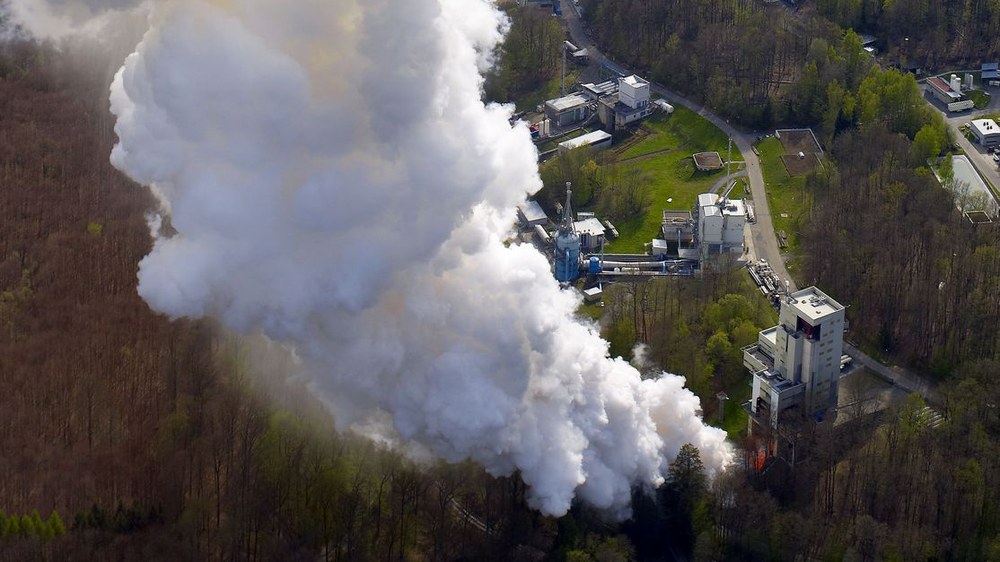

Trieb­werks­test am DLR Lam­polds­hau­sen
Bild 2/3, Credit: DLR (CC-BY 3.0)

Triebwerkstest am DLR Lampoldshausen

Am 22. Ja­nu­ar 2018 stell­ten die In­ge­nieu­re des Deut­schen Zen­trums für Luft- und Raum­fahrt (DLR) das von der Aria­ne­Group ent­wi­ckel­te Trieb­werk Vul­cain 2.1 im Prüf­stand P 5 in Lam­polds­hau­sen erst­mals er­folg­reich auf die Pro­be.
Trieb­werk Vul­cain 2.1.
Bild 3/3, Credit: ArianeGroup.

Triebwerk Vulcain 2.1.

Das neue Vul­cain 2.1-Trieb­werk - mit ei­nem im 3D-Druck ge­fer­tig­ten Gas­ge­ne­ra­tor, ei­ner neu kon­stru­ier­ten, ver­ein­fach­ten Dü­se und der Zün­dung der Brenn­kam­mer mit ei­nem Bo­den­sys­tem - soll die zu­künf­ti­ge Aria­ne 6 ins All brin­gen.
  • Zum ersten Mal wurde das neue Triebwerk Vulcain 2.1 getestet, das mit der zukünftigen europäischen Trägerrakete Ariane 6 zum Einsatz kommen soll.
  • Das DLR führte den Test im Prüfstand P 5 an seinem Standort Lampoldshausen im Auftrag von ArianeGroup durch.
  • Schwerpunkt(e): Raumfahrt, Raumfahrtantriebe

Höhere Effizienz bei geringeren Kosten - das ist die Aufgabe des neuen Raketentriebwerks Vulcain 2.1, das im Jahr 2020 die neue europäische Trägerrakete Ariane 6 ins All befördern soll. Doch bevor solch ein Start erfolgreich durchgeführt werden kann, müssen zunächst Entwicklungstriebwerke unter Beweis stellen, dass es seiner enormen Schubkraft von 130 Tonnen, rund 3.000 Grad Celcius in seiner Brennkammer, hohen Drehzahlen seiner Turbopumpen und Drücken in seinen Treibstoffleitungen gewachsen ist. Am 22. Januar 2018 stellten die Ingenieure des Deutschen Zentrums für Luft- und Raumfahrt (DLR) das von der Aria­ne­Group entwickelte Triebwerk im Prüfstand P 5 in Lampoldshausen erstmals erfolgreich auf die Probe. "Nur mit kontinuierlichen Tests, bei denen wir uns Schritt für Schritt dem realen Einsatz im All nähern, kann das Triebwerk für die Hauptstufe auf seine Funktionsfähigkeit hin untersucht werden", erläutert Prof. Stefan Schlechtriem, Direktor des In­sti­tut für Raum­fahrt­an­trie­be. Insgesamt zwölf Versuche sind für die erste Testkampagne beim DLR geplant.

Das Vorgängermodell, das Hauptstufentriebwerk Vulcain 2, ist mit der derzeitigen Trägerrakete Ariane 5 im Einsatz und hat bisher 70 erfolgreiche Flüge in Folge absolviert. Für die nächste kostengünstigere und noch effizientere Generation wurde aus Vulcain 2 das neue Vulcain 2.1-Triebwerk - mit einem im 3D-Druck gefertigten Gasgenerator, einer neu konstruierten, vereinfachten Düse und der Zündung der Brennkammer mit einem Bodensystem. Vulcain 2.1 trägt entscheidend dazu bei, die Ariane 6 zukünftig in den ersten zehn Flugminuten auf eine Höhe von 150 Kilometern zu befördern. Der Test des DLR mit dem Hauptstufentriebwerk Vulcain 2.1 dauerte 11 Minuten, rund ein Drittel länger als das Triebwerk benötigt, um gemeinsam mit den beiden Boostern die Trägerrakete Ariane 6 in die Höhe zu befördern.

Schritt für Schritt zur Trägerrakete der Zukunft

Die Entscheidung für die Entwicklung eines neuen Trägersystems fiel im Dezember 2014: Die Mitgliedsstaaten der Europäischen Weltraumorganisation ESA beschlossen auf der Ministerratskonferenz, die bestehende Generation der Ariane weiterzuentwickeln, um sich der wachsenden Konkurrenz und den gestiegenen Ansprüchen auf dem Weltmarkt anzupassen. Dabei sollte auf bereits bestehende Bausteine der Ariane 5 zurückgegriffen werden. Je nach Konfiguration soll die Ariane 6 bis zu elf Tonnen Nutzlast in den Weltraum transportieren und dabei die Kosten für den Start im Vergleich zur Ariane 5 halbieren. Seit 2016 wird das neue wiederzündbare Vinci-Triebwerk für die Oberstufe der Ariane 6 daher unter anderem im DLR-Lampoldshausen getestet, nun sind die Testläufe für das neue Hauptstufentriebwerk Vulcain 2.1 hinzugekommen.

Moderne Prüfstände für sichere und zuverlässige Triebwerke

Ziel der insgesamt sieben Monate dauernden Testkampagne ist die genaue Kenntnis über alle relevanten Triebwerkskenndaten, die das neue Hauptstufentriebwerk der Ariane-6-Trägerrakete auszeichnen. "Nur wer diese Kennzahlen genau kennt, kann in das sensible Gefüge aus mechanischen und elektronischen Komponenten eingreifen, und so das Triebwerk bis zu seiner technischen Reife hin qualifizieren", betont Prof. Stefan Schlechtriem. Der erste Versuch orientierte sich dabei noch an dem bereits etablierten Vulcain-2-Triebwerk der derzeitigen Ariane - so wurden in diesem Test beispielsweise alle pyrotechnischen Zünder beibehalten, um das neue Triebwerk mit dem alten Triebwerk vergleichen zu können. Beim nächsten Versuchslauf wird die Zündung der Brennkammer mittels Propangas vom Prüfstand aus erfolgen. Zum Ende der Testkampagne wird das Triebwerk dann in seiner endgültigen Flugkonfiguration im DLR-Prüfstand erfolgreich seine Generalprobe für den Flug ins All absolvieren müssen.

"Bei den Tests geht es uns aber nicht nur darum, diese Technologien unter regulären Betriebsbedingungen zu erproben. Wir müssen ihr Verhalten auch jenseits der im Flug üblichen Belastungen verstehen können - das heißt zum Beispiel bei höheren Temperaturen, bei höheren und niedrigeren Brennkammerdrücken und Treibstoffmischungsverhältnissen", sagt Anja Frank, Leiterin der Abteilung Versuchsanlagen beim DLR Lampoldshausen. "So können wir am Entwicklungstriebwerk testen, wo die Grenzen des Vulcain-2.1-Triebwerks liegen."

Daten für ein zuverlässiges Triebwerk

Das Ergebnis der Tests, die die Ingenieure, Techniker und Prüfstandshandwerker am DLR-Institut für Raumfahrtantriebe durchführen, ist dabei nicht nur der Nachweis der Funktionstüchtigkeit, sondern vor allem eine große Menge Daten: Der Einsatz eines hochgenauen Mess- und Analysesystems ermöglicht es, exakte Ergebnisse zu liefern und erlaubt so dem Triebwerksentwickler ArianeGroup detaillierte Rückschlüsse auf technische Fragestellungen. Für das finale Design des Hauptstufentriebwerks ist die genaue Kenntnis der Drücke, der Temperaturen in den Treibstoffleitungen, der Drehzahlen der Turbopumpen, der Drücke im Gasgenerator und in der Brennkammer sowie der entstehenden Vibrationen, denen das Triebwerk während eines Heißlaufs ausgesetzt ist, ausschlaggebend.
