20. Dezember 2019
Weltraumstrahlungsexperiment MARE für Mondflug

Sitzt, wackelt nicht und hat Luft – DLR- und ISA-Phantome sitzen Probe in NASA-Raumkapsel Orion

Mehr zu:
Raumfahrt
NASA Orion-Raumfähre
NASA Orion-Raumfähre
Bild 1/7, Credit: DLR (CC-BY 3.0)

NASA Orion-Raumfähre

NASA Orion-Raumfähre

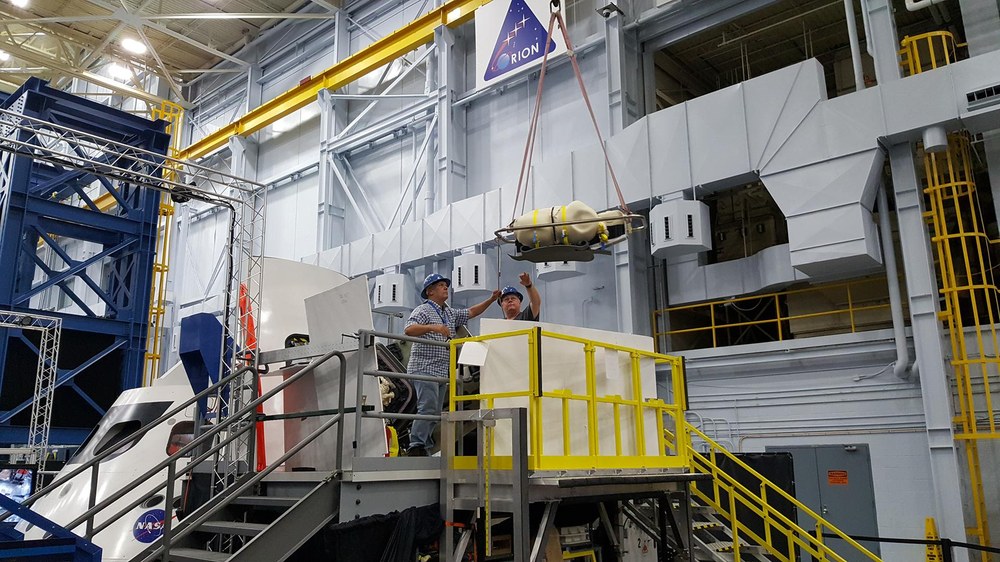

Dummy am Kran über der ORION-Kapsel
Dummy am Kran über der ORION-Kapsel
Bild 2/7, Credit: ©DLR

Dummy am Kran über der ORION-Kapsel

Für den Sitztest wurden die Dummy-Phantome mit einem Kran an die Orion-Kapsel herangefahren. Der Test fand im Johnson Space Center der NASA statt.

Dummy beim Sitztest in der ORION-Kapsel
Dummy beim Sitztest in der ORION-Kapsel
Bild 3/7, Credit: DLR (CC-BY 3.0)

Dummy beim Sitztest in der ORION-Kapsel

Mit Dummys, die den später zum Mond fliegenden Phantomen Helga und Zohar in Größe und Gewicht identisch sind, wurde vor Ort den Einbau in das ORION-Raumschiff geprobt.

ORION-Kapsel.
ORION-Kapsel
Bild 4/7, Credit: ©DLR.

ORION-Kapsel

Neben der ORION-Kapsel zeigen Bildschirme Kameraperspektiven aus dem Inneren der Kapsel.

Helga und Zohar auf dem IAC
Helga und Zohar auf dem IAC
Bild 5/7, Credit: DLR (CC-BY 3.0)

Helga und Zohar auf dem IAC

Auf dem International Astronautical Congress 2019 in Washington D.C. präsentierte das DLR auch die beiden Phantome des Forschungsprojekt MARE.

HELGA-Aufbau
Helgas Aufbau
Bild 6/7, Credit: DLR (CC-BY 3.0)

Helgas Aufbau

Das DLR-Phantom Helga ist aus 38 Schichten aufgebaut mit rund 1400 Positionen zur Aufnahme von Strahlungsdetektoren.

Helga am Vibrationstisch
MARE-Phantom Helga: Vibrationstest am DLR Bremen
Bild 7/7, Credit: © DLR

MARE-Phantom Helga: Vibrationstest am DLR Bremen

Helga am Vibrationstisch des DLR in Bremen mit DLR-Wissenschaftler Joachim Aeckerlein.

  • MARE ist ein Experiment zur Messung der Strahlenbelastung auf den weiblichen Organismus bei der NASA-Mission Artemis I.
  • Die Phantome Helga und Zohar sind Messkörper des DLR und fliegen auf dem ersten unbemannten Flug des Raumschiffs Orion zum Mond und zurück.
  • Dabei sammeln sie erstmals geschlechtsspezifische Messdaten zu Weltraumstrahlung außerhalb der ISS-Umlaufbahn. Sie werden zur Entwicklung einer Strahlenschutzweste benötigt.
  • Schwerpunkte: Raumfahrt, astronautische Exploration, Medizin

Die Weltraumstrahlung außerhalb des schützenden Erdmagnetfeldes ist hoch – eine große Belastung für den menschlichen Körper und eine Herausforderung für die zukünftige astronautische Raumfahrt zu Mond und Mars. Das Deutsche Zentrum für Luft- und Raumfahrt (DLR) forscht zur Bestimmung des Strahlenrisikos für die bemannte Raumfahrt. Eines der Projekte, welches die Wissenschaftler gemeinsam mit der NASA, der israelischen Raumfahrtagentur ISA und den Firmen Lockheed Martin und StemRad durchführen, ist das Projekt MARE (Matroshka AstroRad Radiation Experiment).

Im Herbst 2019 war der wissenschaftliche Leiter des MARE-Projekts Dr. Thomas Berger vom DLR-Institut für Luft- und Raumfahrtmedizin mit seinem Team zum sogenannten Fit-Check bei der NASA im Johnson Space Center in Houston, Texas. Mit zwei Dummys, die den später zum Mond fliegenden Phantomen Helga und Zohar in Größe und Gewicht identisch sind , probten die Orion-Techniker vor Ort den Einbau in das Raumschiff. "Zunächst mussten die Techniker testen, ob sie Helga und Zohar in ihren Transportrahmen durch die Luke in die Orion-Kapsel tragen können. Beide Phantome wiegen jeweils 50 Kilogramm, Zohar mit der AstroRad-Weste sogar 76 Kilogramm. Drei bis vier NASA-Techniker sind für den Einbau nötig", erklärt DLR-Wissenschaftler Thomas Berger, der die Abteilung Strahlenbiologie leitet. "Die Kommandokapsel der Orion ist eng, aber es hat gut funktioniert. Und auch unser Rahmen, mit dem die Messkörper mit dem Raumschiff verbunden werden, passte perfekt. Mit zwölf Befestigungsschrauben werden die 'Passagierplätze' im Raumschiff fest verankert", so Berger weiter.

Das Projekt MARE nimmt weiter Fahrt auf

Der Fit-Check im Orion-Raumschiff verlief also erfolgreich. Auch die Vibrationstests am DLR-Institut für Raumfahrtsysteme in Bremen, mit denen die Belastbarkeit der Verbindung der Phantome auf den "Plätzen" geprüft wurde, bestätigten die Qualität der Konstruktion. Kürzlich traf die israelische AstroRad-Strahlenschutzweste im DLR-Institut für Luft- und Raumfahrtmedizin in Köln ein. Der nächste größere Schritt für MARE wird im Januar folgen. „Dann besucht uns der Industriepartner StemRad, der die Strahlenschutzweste AstroRad entwickelt hat. Zusammen werfen wir einen genauen Blick auf die Weste und Zohar, die sie beim Flug zum Mond tragen wird. Wenn nötig, passen wir die Weste für den optimalen Sitz nochmals an. Anschließend werden wir unsere eigenen Sensoren sowie die der Partner und beteiligten Wissenschaftler in Zohar und Helga einbauen. MARE ist also auf Kurs", zeigt sich DLR-Strahlenphysiker Berger optimistisch. Aktuell plant die NASA den Mondflug der Orion für Herbst 2020.

Die DLR-Matroshkas der neuen Generation sind weiblich

Matroshkas sind sogenannte Phantome, dem menschlichen Torso nachempfundene Messkörper. Mit ihnen hat das DLR bereits viel Erfahrung: Zuletzt war eine Matroshka der Luft- und Raumfahrtmediziner vom DLR in Köln zwischen 2004 und 2011 auf der Internationalen Raumstation (ISS). Außen auf der ISS angebracht, sammelte das Phantom Strahlungswerte eines Astronauten, der einen Weltraumspaziergang absolviert. Außerdem hielt sich das Phantom im russischen und japanischen Teil der Raumstation auf, um die Strahlenbelastung in diesen Teilen der ISS zu messen.

Die neue Generation der Matroshkas ist erstmalig der weiblichen Anatomie nachempfunden. Der Bedarf an Daten über den weiblichen Organismus ist groß. Schließlich wird es in Zukunft immer mehr Raumfahrerinnen geben. Frauen haben ein allgemein höheres Krebsrisiko und darum gelten für Astronautinnen stets andere Grenzwerte als für ihre männlichen Kollegen. Geschlechtsspezifische Messungen mit Messkörpern im All gab es bislang nicht.

Zohar wird mit Schutzweste, Helga ohne Schutzweste zum Mond fliegen. So sammeln die baugleichen Modelle vergleichbare Datensätze, erstmals jenseits der niedrigen Erdorbits. Insgesamt über 6000 aktive und passive Sensoren sind jeweils auf der Oberfläche und im Innern der Körper angebracht. Diese bestehen aus Kunststoffen unterschiedlicher Dichten, die – an den anatomisch passenden Positionen im Körper – das menschliche Skelett und die Organe simulieren. Nach dem Raumflug um den Mond werden die Strahlungswerte beider Modelle verglichen, um die Wirksamkeit der AstroRad-Schutzweste bewerten und später, wenn nötig, verbessern zu können.

Orion-Mission Artemis I und das DLR

Ziel der NASA-Mission Artemis I ist der erste zunächst unbemannte Raumflug der Orion zum Mond, ihn zu umrunden und zur Erde zurückzukehren. Die Flugzeit wird zwischen 26 und 42 Tagen betragen. Dabei ist das Experiment MARE als sogenannte secondary oder scientific payload dabei. Das bedeutet, beide Phantome müssen autark vom Raumschiff funktionieren. Von der Stromversorgung bis zur Datenspeicherung – alle Funktionen werden vollkommen unabhängig vom Orion-Schiff sein.

Das DLR hat die Projektleitung von MARE, stellt die Phantome zur Verfügung und nimmt alle notwendigen Anpassungen für das Experiment und den Raumflug in der Orion-Kapsel vor. Außerdem konstruieren die DLR-Wissenschaftler die Befestigungssysteme für die beiden Phantome und werten federführend die erhobenen Daten nach der Landung aus. MARE stellt in seiner Komplexität und in seiner internationalen Zusammenarbeit mit zahlreichen Universitäten und Forschungseinrichtungen in Österreich, Belgien, Polen, Ungarn, der Tschechischen Republik, Griechenland, der Schweiz, Japan und den USA das größte Experiment zur Bestimmung der Strahlenbelastung für Astronauten dar, das jemals den erdnahen Orbit verlassen hat. Es liefert grundlegende Daten zur Abschätzung des Strahlenrisikos für die kommenden bemannten Flüge zum Mond.
