Darstellungsformen der SRTM-Daten
Darstellungsformen der SRTM-Daten

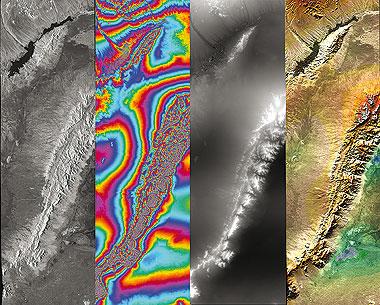

Ausgehend von zwei Radarbildern, wie sie SRTM liefert (eines der beiden Bilder sieht man ganz links in der Abbildung), werden als erster Zwischenschritt deren Unterschiede berechnet. Diese Unterschiede in der Phaseninformation sind im zweiten Bild (von links) als so genannte Fringes dargestellt. Hieraus lässt sich das Höhenmodell (drittes Bild) ableiten. Tief gelegene Regionen sind hier dunkel, höhere Bereiche hell dargestellt. Jeder Grauwert repräsentiert einen Höhenwert in Metern über dem Meeresspiegel. Das letzte Bild der Sequenz zeigt schließlich das schattierte und in Atlasfarben eingefärbte digitale Höhenmodell. Um die Interpretierbarkeit zu erhöhen, wurde in die Farbgebung das Radarbild eingerechnet.
