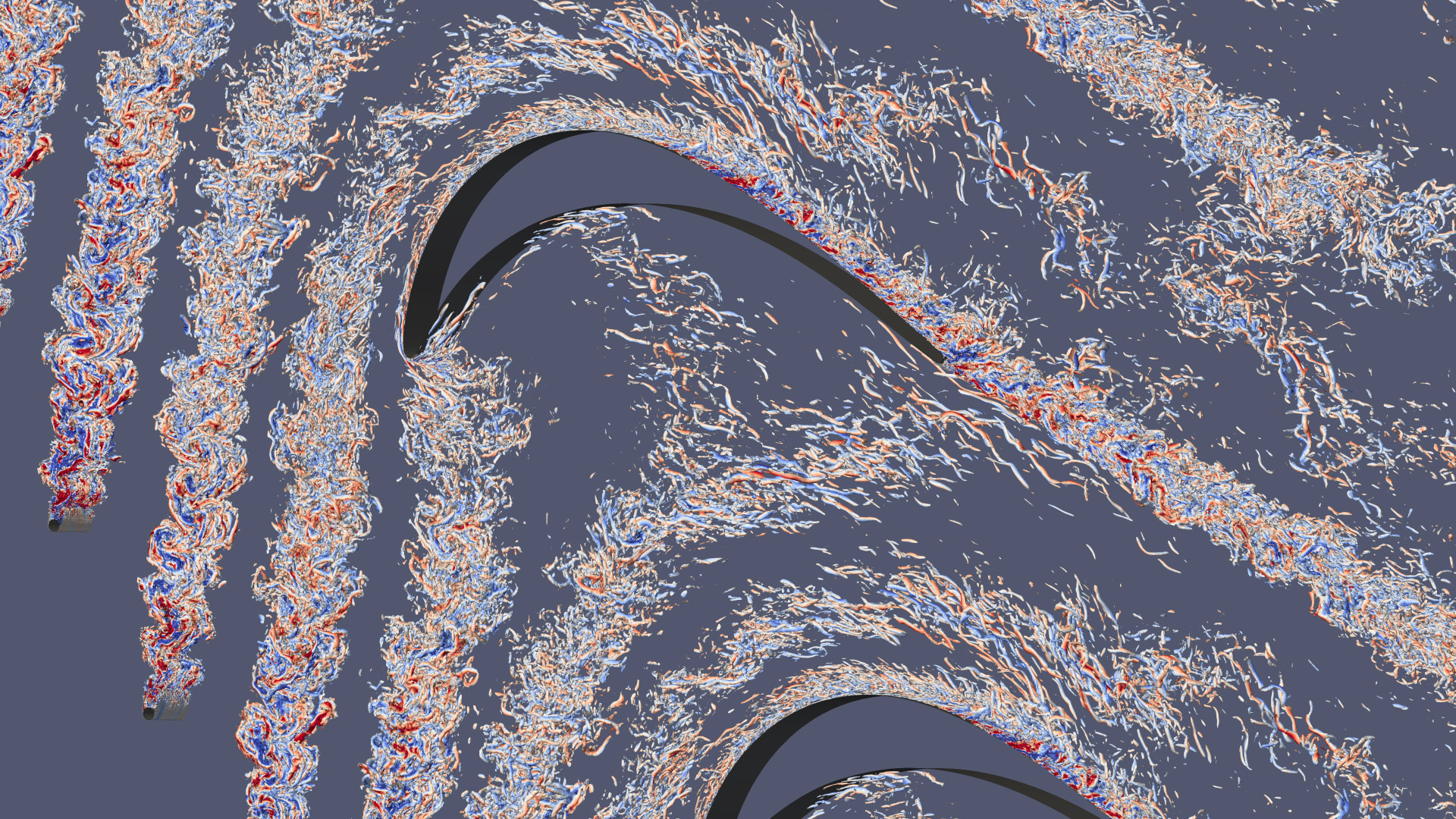

Die Abbildung zeigt den Snapshot einer skalen-auflösenden Simulation des NASA "Common Research Model" in einer Hochauftriebs-Konfiguration, die mit dem bisherigen Standard CFD-Löser für die Außenaerodynamik TAU (künftig: CODA) durchgeführt wurde. Dargestellt sind die Isoflächen eines gängigen Wirbel-Detektionskriteriums (Q-Kriterium), die mit der lokalen Machzahl eingefärbt sind. Sie ermöglichen einerseits die visuelle Betrachtung von großskaligen Wirbelphänomenen und deren Interaktionen (z.B. im Nachlauf der Triebwerks-Gondel) und andererseits die Identifikation und Bewertung von kleinskaligen turbulenten Strukturen im Rahmen der skalen-auflösende Simulation.
