Abschluss des DLR-Projekts VicToria

Bis ins letz­te De­tail – Flug­zeu­g­ent­wick­lung wird di­gi­tal

Sichtbare Verformungen
Sicht­ba­re Ver­for­mun­gen
Bild 1/6, Credit: DLR (CC BY-NC-ND 3.0)

Sichtbare Verformungen

Die Flü­gel des A320 ATRA wur­den mit ei­ner spe­zi­el­len Fo­lie be­klebt, um die Ver­for­mun­gen wäh­rend des Flugs op­tisch zu ver­mes­sen.
Vir­tu­el­ler Flug­ver­such
Video 2/6, Credit: © DLR. Alle Rechte vorbehalten

Virtueller Flugversuch

Länge: 00:00:13
Vir­tu­el­ler Flug­ver­such zur Iden­ti­fi­zie­rung der flug­dy­na­mi­schen Cha­rak­te­ris­ti­ken des A320-ATRA. Aus den iden­ti­fi­zier­ten Ei­gen­schaf­ten wird ein ver­ein­fach­tes, aber echt­zeit­fä­hi­ges Er­satz­mo­dell auf­ge­baut, mit dem un­ter an­de­rem neu­ar­ti­ge Flug­regel­sys­te­me zur Böen­lastab­min­de­rung ge­tes­tet wer­den kön­nen.
Flug­ver­su­che mit dem ATRA
Video 3/6, Credit: © DLR. Alle Rechte vorbehalten

Flugversuche mit dem ATRA

Länge: 00:00:20
Für die Ent­wick­lung hoch­ge­nau­er nu­me­ri­scher Ver­fah­ren und ih­re Kopp­lung in Si­mu­la­tio­nen, sind hoch­wer­ti­ge Va­li­die­rungs­da­ten not­wen­dig. In der Vic­To­ria Flug­ver­such­kam­pa­gne mit dem Air­bus A320 ATRA wur­de auch die Flü­gel­de­for­ma­ti­on er­fasst. Das Flug­pro­gramm ent­hielt ei­ne Viel­zahl an Ma­nö­vern mit teil­wei­se sehr ho­hen Last­viel­fa­chen.
Deut­li­che Flü­gel­ver­for­mung
Video 4/6, Credit: © DLR. Alle Rechte vorbehalten

Deutliche Flügelverformung

Länge: 00:00:16
In die­sem Bei­spiel­ma­nö­ver aus der Vic­To­ria Flug­ver­suchs­kam­pa­gne mit dem Air­bus A320 ATRA wur­de über wech­seln­de Hö­hen­ru­der­ein­ga­ben ei­ne Nick­be­we­gung an­ge­regt. Die­se spie­gelt sich auch im Last­viel­fa­chen und da­mit in der ge­mes­se­nen Flü­gel­de­for­ma­ti­on wi­der.
Messgeräte im Flugzeug
Mess­ge­rä­te im Flug­zeug
Bild 5/6, Credit: DLR (CC BY-NC-ND 3.0)

Messgeräte im Flugzeug

Das Ste­reo­ka­me­ra­sys­tem im In­nern des ATRA war auf die Trag­flä­chen ge­rich­tet. Die Ka­me­ras ha­ben die Ver­for­mung der Trag­flä­chen bei Flug­ma­nö­vern ge­mes­sen.
Digitale Forschungsflugzeug-Konfiguration
Di­gi­ta­le For­schungs­flug­zeug-Kon­fi­gu­ra­ti­on
Bild 6/6, Credit: DLR (CC BY-NC-ND 3.0)

Digitale Forschungsflugzeug-Konfiguration

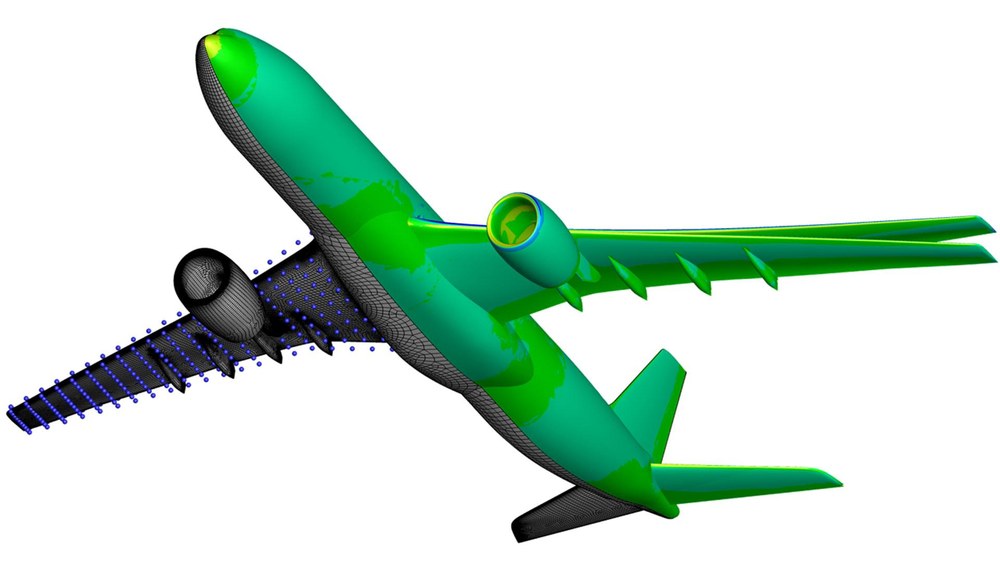

Die Com­pu­ter­si­mu­la­ti­on zeigt, wie sich die Flü­gel bei ei­nem Flug­ma­nö­ver ver­for­men. Es han­delt sich um ei­ne For­schungs­flug­zeug-Kon­fi­gu­ra­ti­on. Die Wis­sen­schaft­le­rin­nen und Wis­sen­schaft­ler konn­ten mit Hil­fe ih­rer mit Flug­ver­suchs­da­ten va­li­dier­ten Si­mu­la­ti­ons­me­tho­den ein Lang­stre­cken­flug­zeug ent­wer­fen.
  • Neue Technologien für wirtschaftlicheres und umweltfreundlicheres Fliegen können künftig zuerst mit Hilfe von Simulationen, dann in der Realität getestet werden.
  • 13 DLR-Institute haben gemeinsam Verfahren entwickelt, um Fluggeräte (fast) ausschließlich im Rechner zu entwerfen.
  • Ergebnisse mit Forschungsflieger ATRA überprüft und Simulationsmodelle verbessert.
  • Schwerpunkte: Digitalisierung, Luftfahrt

Die Tragflächen biegen sich, der Tankinhalt schwappt, die Beladung mit Passagieren und Fracht ist von Flug zu Flug verschieden – Flugzeuge sind hochkomplexe Systeme, die von unzähligen Variablen beeinflusst werden. Welche Auswirkungen hat es, wenn sich einige von ihnen ändern? Oder alle? Die Antworten sind künftig nur ein paar Mausklicks entfernt: Wissenschaftlerinnen und Wissenschaftler des Deutschen Zentrums für Luft- und Raumfahrt (DLR) haben im Projekt VicToria die Grundlagen für eine vollständige digitale Entwicklung und Beschreibung von Fluggeräten entwickelt.

13 DLR-Institute mit mehr als 160 Forschenden waren am Projekt VicToria (Virtual Aircraft Technology Integration Platform) beteiligt. „Wir sind jetzt in der Lage, virtuelle Flugversuche durchzuführen, die sich im Detail mit echten Flugversuchen abgleichen lassen“, erklärt Prof. Stefan Görtz, Projektleiter vom DLR-Institut für Aerodynamik und Strömungstechnik in Braunschweig. „Das bedeutet, wir können ein virtuelles Modell eines Flugzeugs oder Hubschraubers mit all seinen Eigenschaften aufbauen.“ Das kann zum Beispiel genutzt werden, um den Passagierkomfort bei Böen oder Flugmanövern zu verbessern. Aber es geht weit darüber hinaus: Das DLR kann Flugzeuge, die es noch gar nicht gibt, virtuell entwerfen, testen und fliegen. Das schließt die Möglichkeit ein, neue Technologien zu bewerten, die das Fliegen umweltfreundlicher und wirtschaftlicher machen sollen.

Aerodynamik, Aeroelastik, Lastanalyse, Flugdynamik und Struktur in einem

„Wir schreiten konsequent voran in Richtung Digitalisierung der Luftfahrt“, sagt Prof. Stefan Görtz. Das DLR hat im Projekt VicToria, das über vier Jahre mit einem Volumen von 36 Millionen Euro gelaufen ist, alle relevanten Disziplinen zusammengeführt: Aerodynamik, Aeroelastik, Lastanalyse, Flugdynamik und Struktur. Die virtuellen Versuche mit einem „digitalen Zwilling“ des DLR-Forschungsflugzeugs ATRA wurden mit Daten aus Windkanalversuchen und aus realen Flügen überprüft. So konnten die Simulationsmodelle stetig angepasst werden. Ein Stereokamerasystem hat zum Beispiel die Verformung der Tragflächen bei verschiedenen Flugmanövern gemessen.

Die Idee, ein Flugzeug rein digital zu entwickeln und zu zertifizieren, entstand schon vor fast 50 Jahren. Damals glaubte man, auf reale Versuche schon bald verzichten zu können – ein Irrtum: Einerseits waren die Rechnerleistungen begrenzt, anderseits konnten etwa komplizierte Strömungen noch nicht richtig dargestellt werden. Das ist inzwischen mit Hilfe der Numerischen Simulation möglich. Mittlerweile gehen die Wissenschaftlerinnen und Wissenschaftler davon aus, dass der Entwicklungsprozess sich zunehmend auf die Simulation verlassen wird und der Erstflug zukünftig virtuell im Rechner stattfinden wird – auch, weil sich finanzielle und wirtschaftliche Risiken so im Rahmen halten lassen. Anschließend werden die realen Experimente zur Überprüfung und Bestätigung durchgeführt. Eine künftige Zertifizierung von Flugzeugen und Hubschraubern anhand von computerbasierten Simulationen rückt nun ebenfalls näher. An entsprechenden Simulationswerkzeugen arbeitet das DLR auch im Projekt SimBaCon (Simulation Based Certification).

Ein ausführliches Interview mit Prof. Stefan Görtz zur Digitalisierung der Luftfahrt ist im DLRmagazin 167 erschienen.

Beteiligte DLR-Institute und Einrichtungen

Institut für Aerodynamik und Strömungstechnik, Institut für Aeroelastik, Institut für Antriebstechnik, Institut für Bauweisen und Strukturtechnologie, Institut für Faserverbundleichtbau und Adaptronik, Institut für Flugsystemtechnik, Institut für Systemarchitekturen in der Luftfahrt, Institut für Systemdynamik und Reglungstechnik, Institut für Softwaretechnologie, Einrichtung Flugexperimente, Einrichtung Systemhaus Technik, Institut für Softwaremethoden zur Produkt-Virtualisierung, Deutsch-Niederländische Windkanäle

Der A320 ATRA

Der Airbus A320 ATRA (Advanced Technology Research Aircraft) ist das größte Mitglied der Luftfahrzeugflotte des DLR. Die Einzigartigkeit des A320 ATRA liegt in der Kombination aus Verkehrsflugzeug und flexibel einsetzbarer Forschungsinfrastruktur. Neben einer Experimental-Schnittstelle für unterschiedlichste Flugzeugparameter sind nahezu beliebige experimentspezifische Modifikationen am Flugzeug durchführbar.
