Mit Salz Dun­kel­flau­ten und Last­spit­zen kli­ma­neu­tral über­brücken

Mehr zu:
Energie
Carnot-Batterie als Speicher für erneuerbare Energien
Car­not-Bat­te­ri­en kön­nen elek­tri­sche Ener­gie in Form von Wär­me spei­chern
Bild 1/4, Credit: © DLR. Alle Rechte vorbehalten

Carnot-Batterien können elektrische Energie in Form von Wärme speichern

Mit Be­tei­lig­ten aus In­dus­trie und For­schung ar­bei­tet das DLR dar­an, die Tech­no­lo­gie für den Ein­satz im in­dus­tri­el­len Maß­stab zu op­ti­mie­ren.

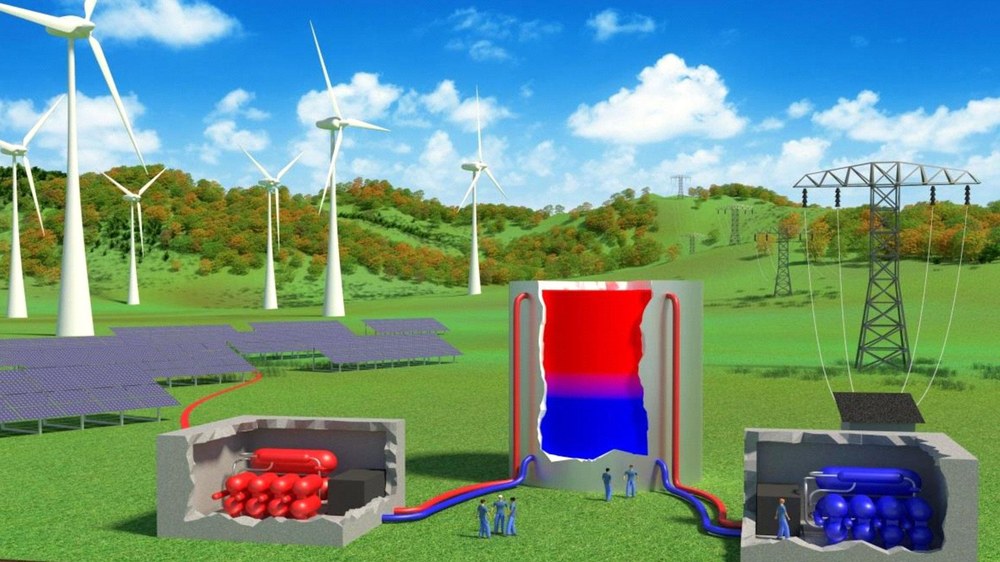

Mit Carnot-Batterien lassen sich Schwankungen von Sonnen- und Windenergie ausgleichen
Mit Car­not-Bat­te­ri­en las­sen sich Schwan­kun­gen von Son­nen- und Win­d­ener­gie aus­glei­chen
Bild 2/4, Credit: DLR (CC BY-NC-ND 3.0)

Mit Carnot-Batterien lassen sich Schwankungen von Sonnen- und Windenergie ausgleichen

Sie kön­nen so zu ei­ner re­gel­ba­ren und si­che­ren Ver­sor­gung mit er­neu­er­ba­ren Ener­gi­en bei­tra­gen.

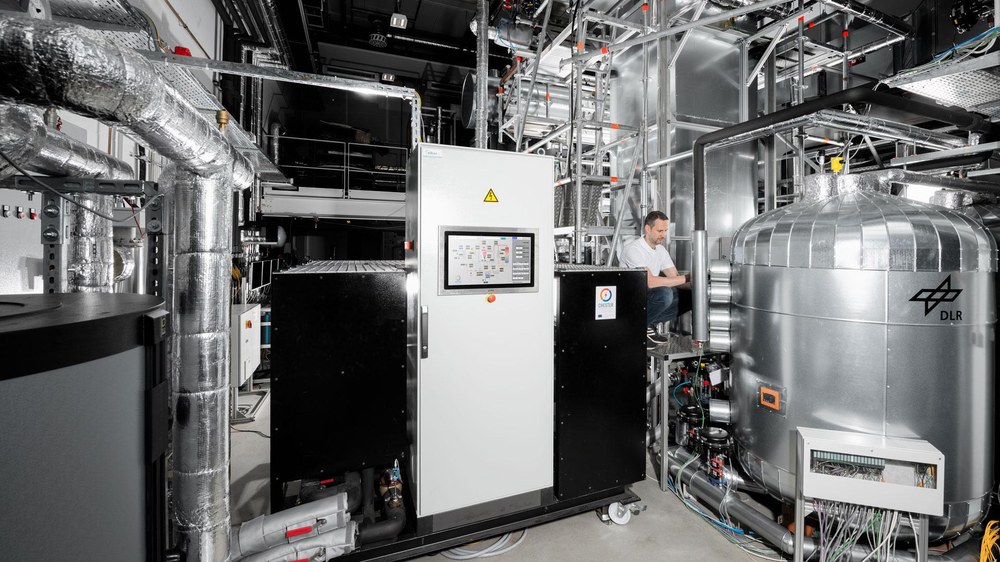

Pilotanlage einer Carnot-Batterie am DLR-Standort Stuttgart
Pi­lot­an­la­ge ei­ner Car­not-Bat­te­rie am DLR-Stand­ort Stutt­gart
Bild 3/4, Credit: DLR (CC BY-NC-ND 3.0)

Pilotanlage einer Carnot-Batterie am DLR-Standort Stuttgart

Die Spei­cher­an­la­ge be­steht aus ei­ner Hochtem­pe­ra­tur-Wär­me­pum­pe, ei­nem mit Ni­trat­sal­zen ge­füll­ten Wär­me­spei­cher und ei­ner Wär­me­kraft­ma­schi­ne. Die­se kann über ei­ne Tur­bi­ne mit Ge­ne­ra­tor bei Be­darf kli­ma­neu­tral Strom er­zeu­gen.
Der mit Nitratsalzen gefüllte DLR-Wärmespeicher ist das Herz der Carnot-Batterie
Der mit Ni­trat­sal­zen ge­füll­te DLR-Wär­me­spei­cher ist das Herz der Car­not-Bat­te­rie
Bild 4/4, Credit: DLR (CC BY-NC-ND 3.0)

Der mit Nitratsalzen gefüllte DLR-Wärmespeicher ist das Herz der Carnot-Batterie

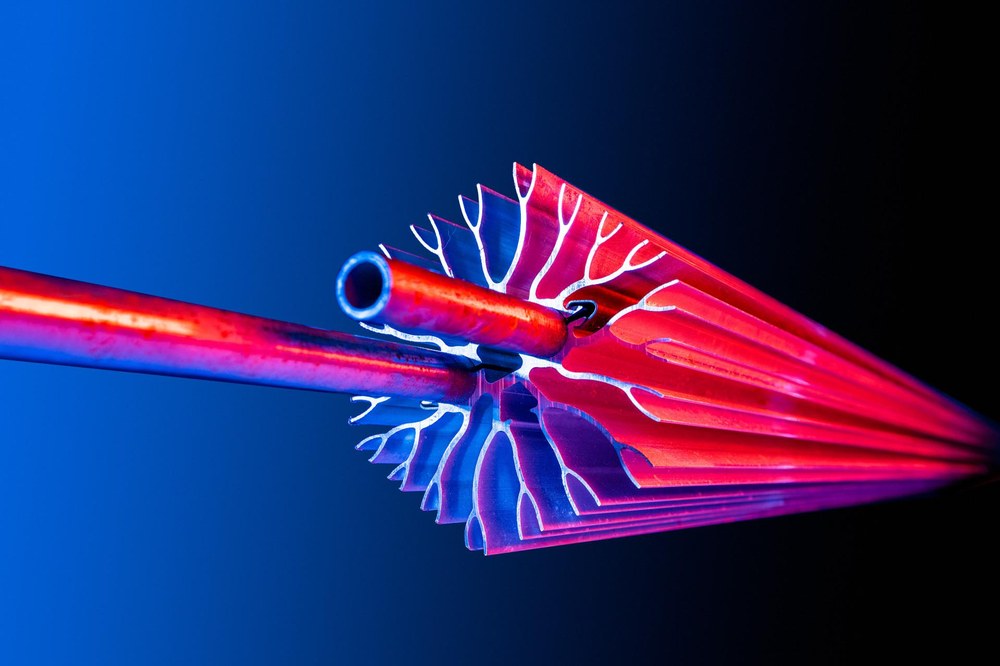

Sei­ne in­nen­lie­gen­den Wär­me­tau­scher be­sit­zen zwei Käl­te­mit­tel­kreis­läu­fe – ei­nen, um das Salz zu er­hit­zen, ei­nen zwei­ten, um die ge­spei­cher­te Wär­me an ei­ne Tur­bi­ne wei­ter­zu­lei­ten. Für ei­nen ef­fek­ti­ven Wär­me­aus­tausch ha­ben die Wär­me­über­tra­ger ei­nen rip­pen­för­mi­gen Quer­schnitt.
  • Gemeinsam mit Beteiligten aus Industrie und Forschung hat das DLR ein Speichersystem entwickelt, mit dem sich Schwankungen erneuerbarer Energien ausgleichen lassen.
  • Die im EU-Projekt CHESTER entwickelte Carnot-Batterie kann elektrische Energie thermisch speichern und bei Bedarf Strom und Wärme liefern.
  • Forscherinnen und Forscher am DLR Stuttgart haben eine Pilotanlage erfolgreich in Betrieb genommen.
  • Schwerpunkte: Energie, Energiespeicher, Energieeffizienz, Klimawandel

Solarstrom bei Nacht? Windenergie ohne Wind? Das Deutsche Zentrum für Luft- und Raumfahrt (DLR) hat zusammen mit Beteiligten aus Industrie und Forschung eine Speicheranlage für erneuerbare Energien aufgebaut und erfolgreich getestet. Die sogenannte Carnot-Batterie kann Strom in Form von Wärme speichern und daraus bei Bedarf wieder Strom erzeugen. Als Speichermedium dienen Nitratsalze.

Im industriellen Maßstab hat die Technologie das Potenzial, Schwankungen regenerativer Quellen auszugleichen. Damit ist sie ein weiterer Baustein für eine sichere und regelbare Versorgung mit erneuerbaren Energien.

Mit Salz erneuerbare Energien speichern

Dunkelflauten und Lastspitzen klimaneutral zu überbrücken, ist eine zentrale Herausforderung der Energiewende. Mit Hilfe von Speichersystemen lassen sich Überschüsse erneuerbarer Energien nutzen, wenn kein Wind weht und keine Sonne scheint.

Im Forschungsprojekt CHESTER (Compressed heat energy storage for energy from renewable sources) haben die Beteiligten jetzt am DLR-Standort Stuttgart eine Carnot-Batterie in Betrieb genommen. „Wir arbeiten daran die Technologie so zu optimieren, dass sie industriell und praxisgerecht einsetzbar wird“, erklärt Maike Johnson, die das Projekt am DLR-Institut für Technische Thermodynamik betreut.

Strom – Wärme – Strom

Das Herzstück der Carnot-Batterie ist ein vom DLR-Institut für Technische Thermodynamik entwickelter Latentwärmespeicher, der mit rund zwei Kubikmetern Nitratsalzen gefüllt ist. Eine Hochtemperatur-Wärmepumpe erhitzt mit dem zu speichernden Strom das Salz auf 150 Grad Celsius. „Latent deswegen, weil das Salz beim Erwärmen schmilzt. Ein Teil der zugeführten Heizwärme steckt scheinbar verborgen, also latent, im Lösen der Bindungen der Salzkristalle“, erläutert Maike Johnson. Je nach Salz können Latentwärmespeicher dadurch rund doppelt so viel Energie aufnehmen als Wärmespeicher ohne Schmelzvorgang.

Die typische Speicherzeit von Carnot-Batterien liegt bei einigen Stunden bis Tagen. Zum Entladen des Speichers überträgt ein zweiter Kreislauf die Wärme zu einer Wärmekraftmaschine, die eine Turbine mit Generator antreibt. Der so klimaneutral erzeugte Strom kann wieder ins Netz eingespeist werden.

Wärmeübertrager wie Schneeflocken

Das Besondere an dem DLR-Wärmespeicher sind seine Wärmeübertrager. Die vom DLR-Institut für Technische Thermodynamik empirisch und rechnerisch designten Rohre verlaufen durch den Speicherbehälter. Sie haben zwei Kanäle für die Kältemittel – einen zum Aufladen, den anderen zum Entladen des Wärmespeichers. Dies ermöglicht den Betrieb mit unterschiedlichen Kältemitteln, um die verschiedenen Prozessteile des Speichersystems zu koppeln.

Für einen effizienten Energietransfer zwischen den Dampfkreisläufen und dem Salz haben die Wärmeübertrager einen rippenartigen Querschnitt, der einer Schneeflocke ähnelt. Dadurch ergibt sich für das Salz eine möglichst große Kontaktoberfläche.

Vor dem Testlauf jede Komponente einzeln geprüft

In den vergangenen Monaten haben die Forscherinnen und Forscher alle Komponenten und jeden Vorgang des Speicherzyklus einzeln getestet. Das Herausfordernde ist, die optimalen Betriebsparameter herauszufinden und einzustellen. „Für einen stabilen Wärmeübertrag zwischen Wärmepumpe und Speicher und dann zur Wärmekraftmaschine müssen alle Komponenten zeitlich und mit der passenden Leistung zusammenspielen“, erklärt Maike Johnson. „Welche Mengen an Kühlmittel sind nötig? Wie schnell lässt sich das Salz aufheizen und abkühlen? Welche Leistung können wir aus dem Speicher herausholen?“

Die Wissenschaftlerinnen und Wissenschaftler erproben nun unterschiedliche Lastszenarien, Wärmeflüsse und Temperaturverläufe, um die Systemgrenzen auszuloten. Bei größeren Anlagen spielen vor allem Wärmeverluste und unterschiedliche Betriebszustände eine Rolle. Mit der Pilotanlage wird dies bereits im Forschungsstadium untersucht.

„Carnot-Batterien haben das Potenzial für einen flächendeckenden Einsatz in einer nachhaltigen Energiewirtschaft. Wir erwarten, dass industriefähige Systeme in rund zehn Jahren am Markt verfügbar sind. Diese sind dann für längere Speicherzeiten und Leistungen von mehreren Megawatt ausgelegt“, erklärt Dr. Andrea Gutierrez, Leiterin der Fachgruppe Thermische Speicher mit Phasenwechsel am DLR-Institut für Technische Thermodynamik.

Carnot-Batterien für die Sektorenkopplung

Ein großer Vorteil von Carnot-Batterien ist, dass sie gleichzeitig Strom und Wärme liefern können. In der Sektorenkopplung lassen sie sich leicht mit anderen Energiesystemen verbinden. Dies ist besonders für die Industrie interessant. Die gespeicherte Wärme ist in vielen Industrieprozessen direkt nutzbar. In Verbindung mit saisonalen Wärmespeichern können sie Wärmeenergie über Monate halten.

Die Größe, Kapazität und das Energiemanagement von Carnot-Batterien können an die jeweiligen Anforderungen angepasst werden. Damit eignen sie sich beispielsweise auch für das sogenannte Smart District Heating. Das sind lokale Strom- und Wärmenetze in der Umgebung der Speicheranlage, die Wohnsiedlungen oder Büroparks mit Energie versorgen.

Über CHESTER

Im CHESTER-Konsortium (Compressed heat energy storage for energy from renewable sources) sind mit dem DLR elf weitere Forschungseinrichtungen und Industriepartner beteiligt: Tecnalia als Projektkoordinator, Iren, die Universität Stuttgart, PlanEnergi, Aiguasol, Encontech BV, die Universität Ghent, die Polytechnische Universität Valencia, die Universität Ulster, PNO Innovation und GoiEner.

Die Europäische Union hat das Projekt in ihrem Förderprogramm für Forschung und Innovation Horizon 2020 (Fördernummer 764042) mit fünf Millionen Euro unterstützt.
