Animation der Strömung

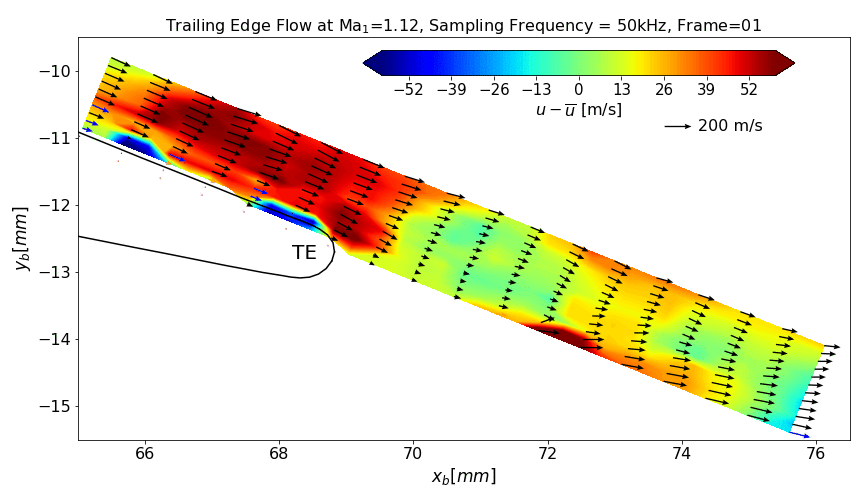

Animiertes HS-PIV Ergebnis bei 50khz Messrate aus dem TGK in Schaufelkoordinaten (Die Anströmung ist mit der x-Achse ausgerichtet). Das GIF zeigt die saugseitigen Hinterkantenumströmung der Schaufel. Es werden 25 Einzelschüsse dargestellt über eine Gesamtdauer von 500µs. Deutlich sieht man die Schwankungen relativ zum Mittelwert und auch die Größe der Strukturen in der Strömung, die man auch über die Zeit verfolgen kann.
