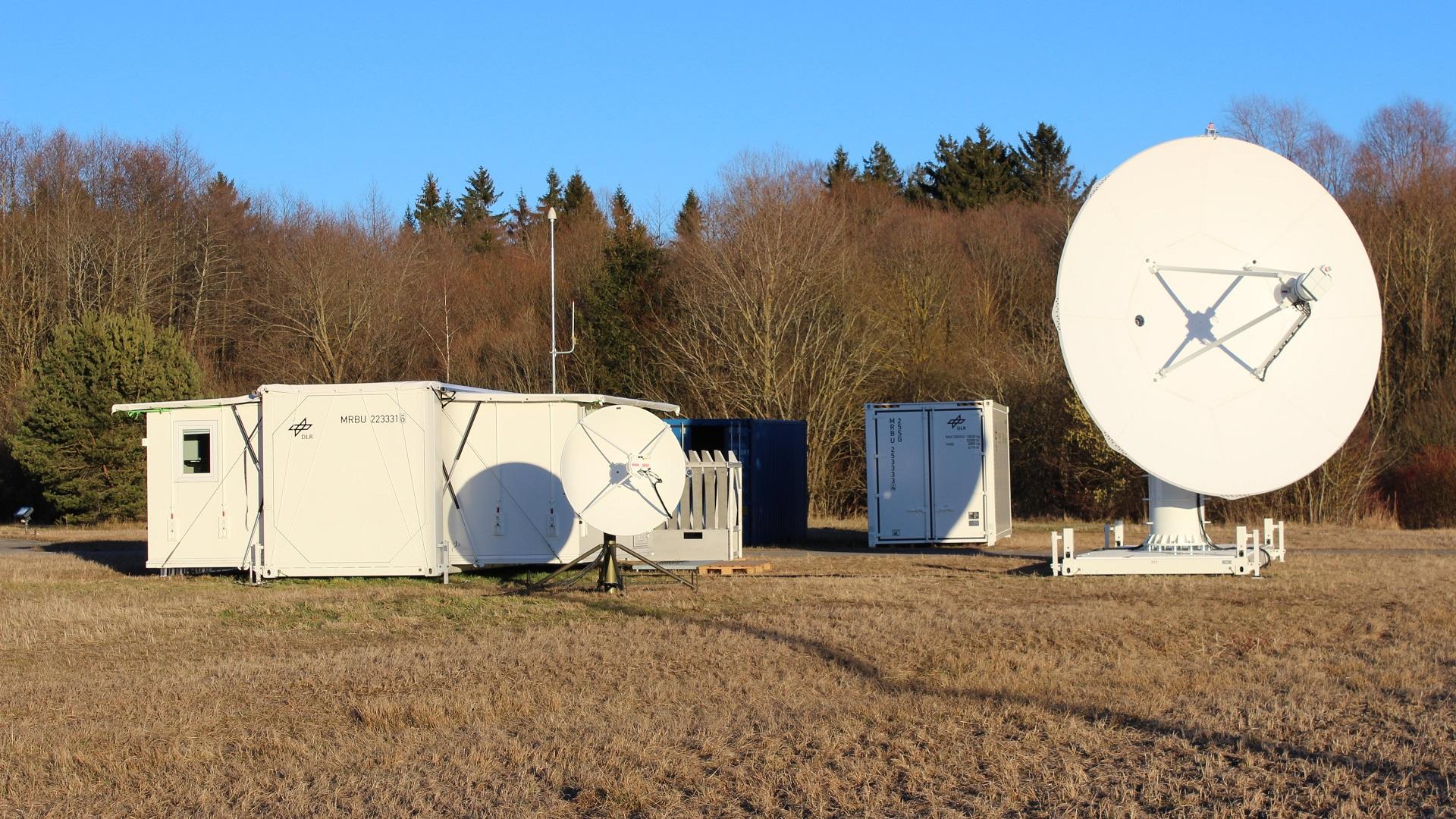

Mobile Telemetriestation während Endabnahme am Standort Weilheim, Hauptantenne auf Flatrack montiert
Die Mobile Raketenbasis betreibt eine autonome Mobile Telemetriestation für den Telemetrieempfang, das Tracking und Kommandieren von Höhenforschungsraketen, Ballonen und Satelliten im S-Band Frequenzbereich.

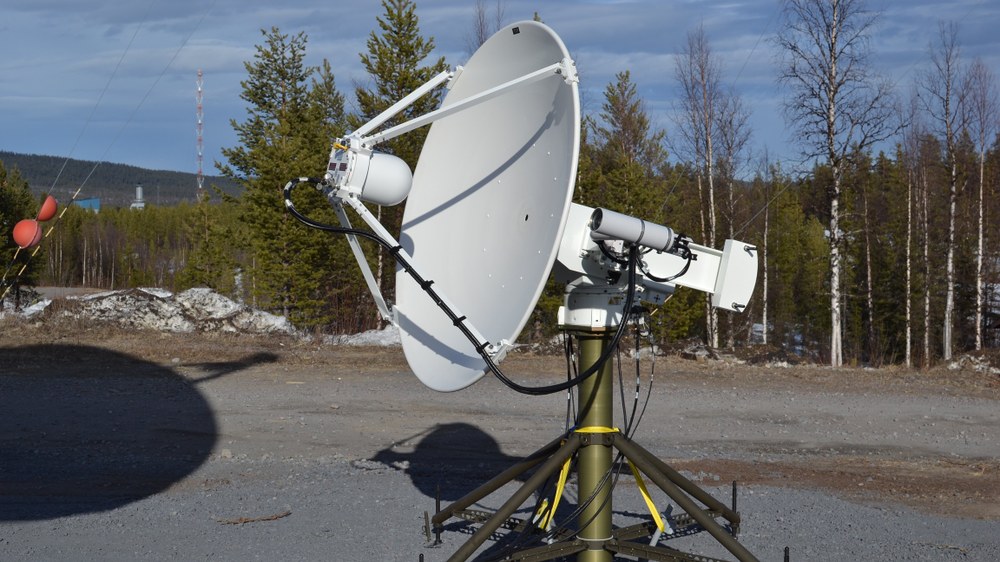

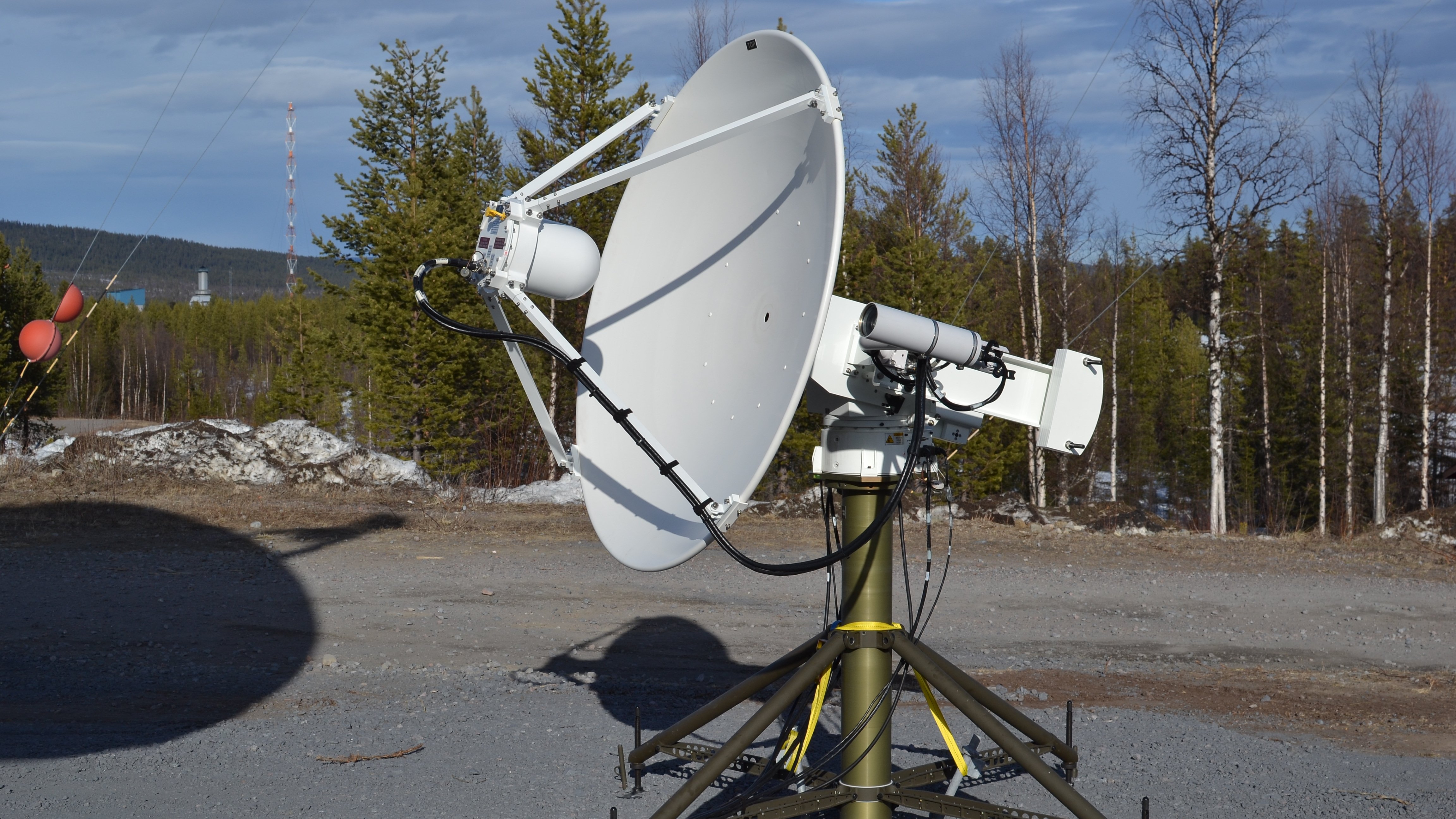

Die Mobile Raketenbasis des DLR-Instituts für Raumflugbetrieb und Astronautentraining in Oberpfaffenhofen betreibt eine autonome Mobile Telemetriestation für den Telemetrieempfang, das Tracking und Kommandieren von Höhenforschungsraketen, Ballonen und Satelliten im S-Band Frequenzbereich. Sie besteht aus einer Kontrollstation sowie einem 5 Meter Parabolspiegel als Hauptantenne und einem 1,5 Meter Parabolspiegel als Nebenantenne. Die Nebenantenne kann separat oder im Verbund mit der Hauptantenne betrieben werden.

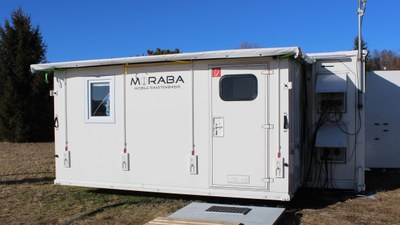

In der Kontrollstation ist das nötige Equipement untergebracht um gleichzeitig mehrere Telemetrie- und TV-Signale mit unterschiedlichsten Modulationsarten empfangen, aufzeichnen und aufbereiten zu können.
Sowohl die Kontrollstation als auch die Hauptantenne sind nach dem ISO-Container Standard aufgebaut. Die Nebenantenne lässt sich in kompakten Transportkisten verpacken. Die gesamte Telemetriestation lässt sich sehr einfach und kostengünstig transportieren. Die Station kann unter unterschiedlichsten klimatischen Bedingungen betrieben werden und benötigt nur geringste Anforderungen an die Infrastruktur Vorort. Daher kann die Station weltweit eingesetzt werden.
Die Autotracking-Eigenschaften der Station sind auf die hohen Anforderungen von Höhenforschungsraketen ausgelegt. Durch die Nähe zum Startort wird eine hohe Dynamik und Tracking-Zuverlässigkeit der Großforschungsanlage gefordert. Dies wird erreicht durch den Acquisition-Aid Feed, die hohen Drehgeschwindigkeiten und -beschleunigungen des Drehstands, sowie der speziell angepassten ACU und des Feeds.

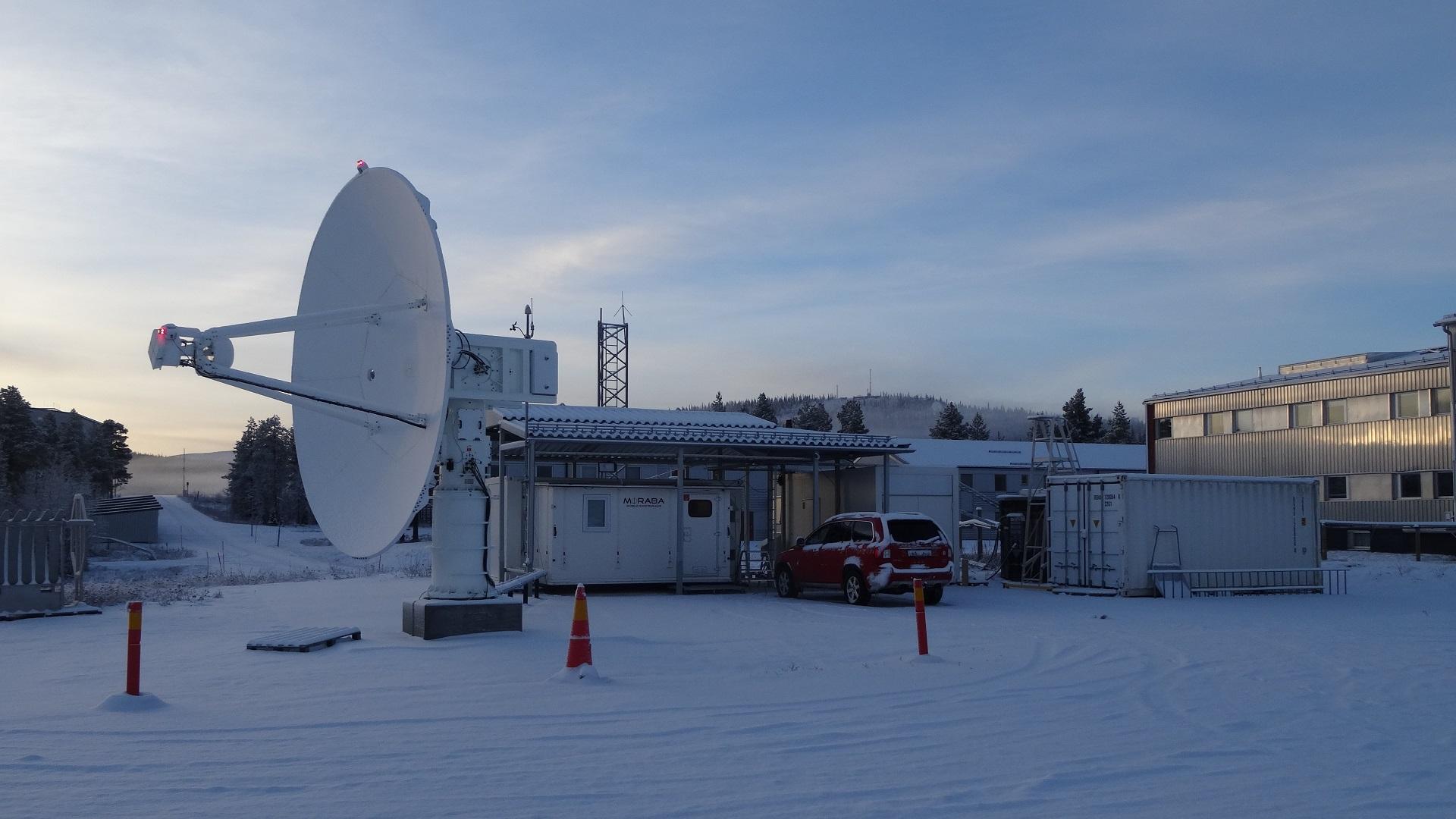

Die Großforschungsanlage steht zurzeit auf der Esrange in Kiruna, da dort ein Großteil der Missionen mit Stationsbeteiligung durchgeführt werden.
