Die Struktur des Rover-Chassis
Die Struktur des Rover-Chassis

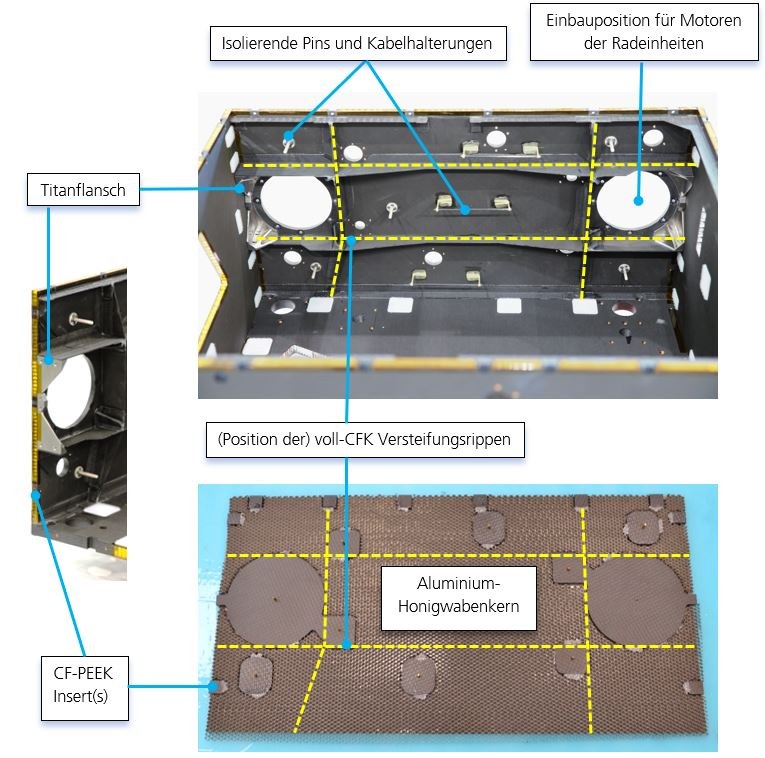

Bild links: Blick auf die Vorderkanten der rechten Sandwich-Seitenwand des Chassis mit CF-PEEK Inserts und Titanflansch. Der im Anschnitt erkennbare Aluminium-Honigwabenkern ist mit bernsteinfarbener Polyimidfolie abgeklebt.
Bild oben: Chassis-Inneres mit Versteifungsrippen, thermisch isolierenden Pins und Kabelhalterungen auf der rechten Seitenwand.
Bild unten: „Einblick“ in die Sandwichplatte der rechten Seitenwand während der Fertigung. Zu erkennen sind die CF-PEEK Inserts, die lokal den Aluminium-Honigwabenkern ersetzen. Die obere CFK-Deckschicht ist noch nicht aufgeklebt, und die Fräsbearbeitung für Löcher/Gewinde etc. in den Inserts steht noch aus.
