Einige Verbindungen der Kabinenkomponenten eines A320-Flugzeugs
Einige Verbindungen der Kabinenkomponenten eines A320-Flugzeugs

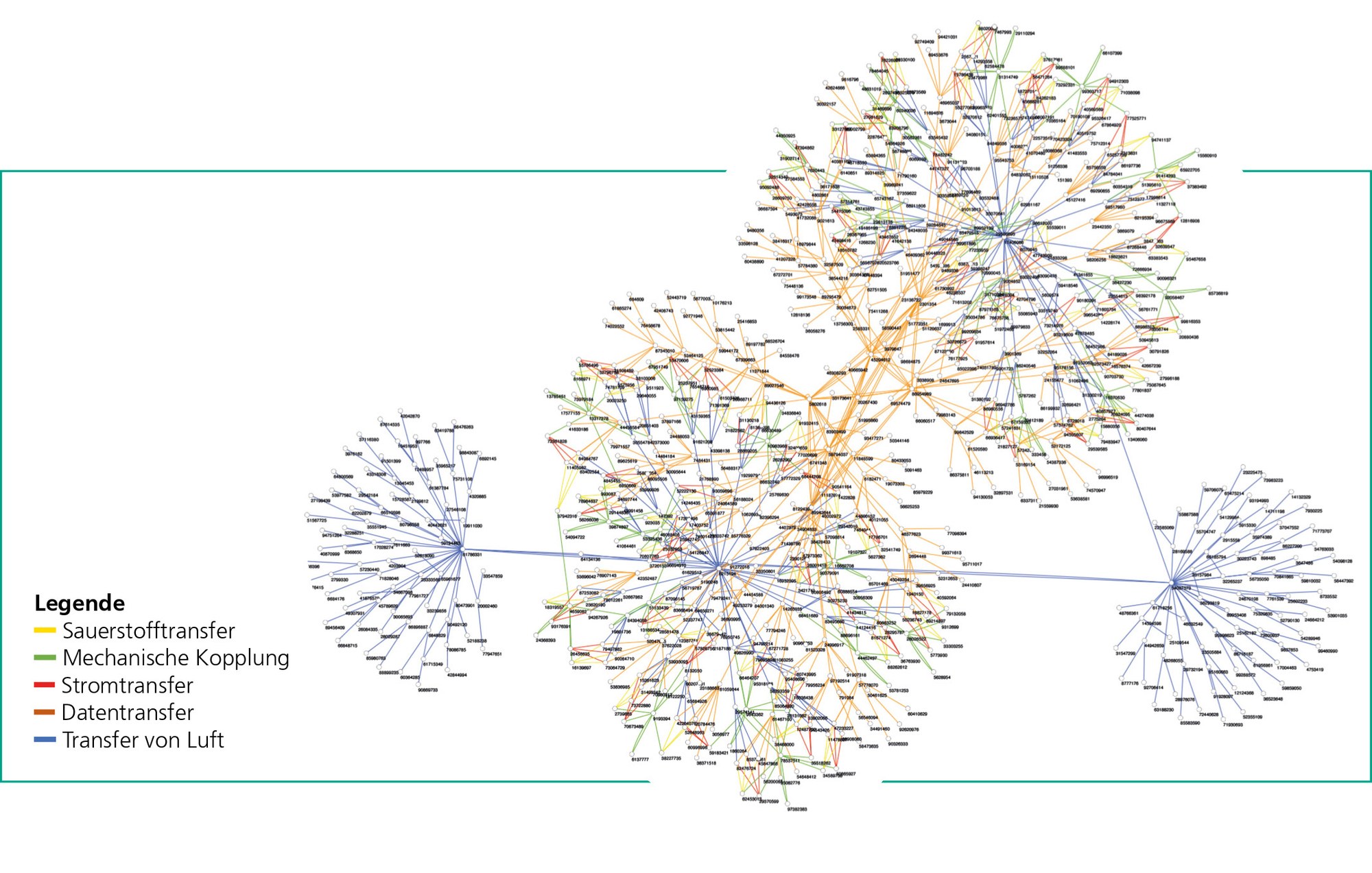

Die Nummern des Netzes bezeichnen jeweils eine Kabinenkomponente, die wiederum über eine Linie mit einer anderen Komponente verbunden ist. Die Farben bezeichnen die verschiedenen Kopplungsarten: Ist es eine rein mechanische Kopplung oder wird zwischen den Komponenten ein Medium übertragen (Luft, Strom, Daten, Sauerstoff)?
