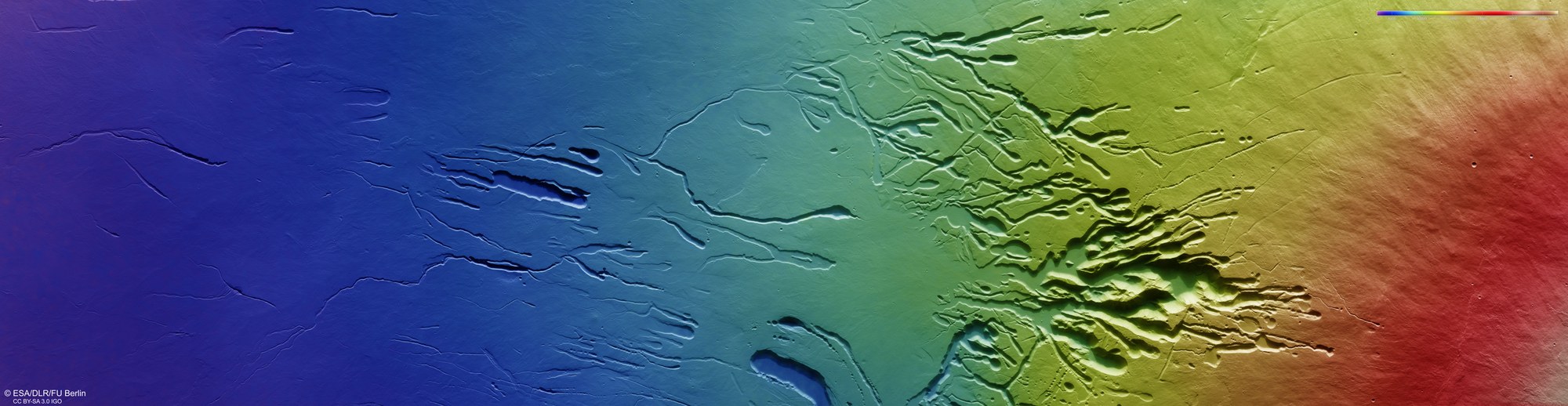

Topographische Bildkarte der Südwestflanke von Ascraeus Mons
Topographische Bildkarte der Südwestflanke von Ascraeus Mons
Die DLR-Stereokamera HRSC auf Mars Express nimmt mit ihren Sensoren die Marsoberfläche unter verschiedenen Winkeln auf. Aus je zwei schräg nach vorne und nach hinten auf die Oberfläche gerichteten Stereokanälen und dem senkrecht auf den Mars gerichteten Nadirkanal berechnen Wissenschaftlerteams am DLR-Institut für Planetenforschung und der Freien Universität Berlin digitale Geländemodelle, die jedem Bildpunkt eine Höheninformation zuordnen. An der Farbskala rechts oben im Bild lassen sich die Höhenwerte ablesen, bezogen auf das Areoid, die Äquipotentialfläche des Mars, als Bezugssystem. Der Vulkan Ascraeus Mons hat ein sehr flaches Profil mit einer durchschnittlichen Hangneigung von nur sieben Grad. Dennoch beträgt der Höhenunterschied vom Beginn der Südflanke des Vulkans auf der linken Seite (Süden) bis etwa zur 300 Kilometer entfernten Mitte der Bergflanke auf der rechten Seite (Norden) etwa zehn Kilometer.
