Abbildung 3: Faserverbundstruktur der MASCOT-Lander-Flugeinheit mit elektrisch leitender Antenna Ground Plane aus beschichtetem CFK (Details in Abbildung 10).

Abbildung 3: Faserverbundstruktur der MASCOT-Lander-Flugeinheit mit elektrisch leitender Antenna Ground Plane aus beschichtetem CFK
Abbildung 3: Faserverbundstruktur der MASCOT-Lander-Flugeinheit mit elektrisch leitender Antenna Ground Plane aus beschichtetem CFK (Details in Abbildung 10).

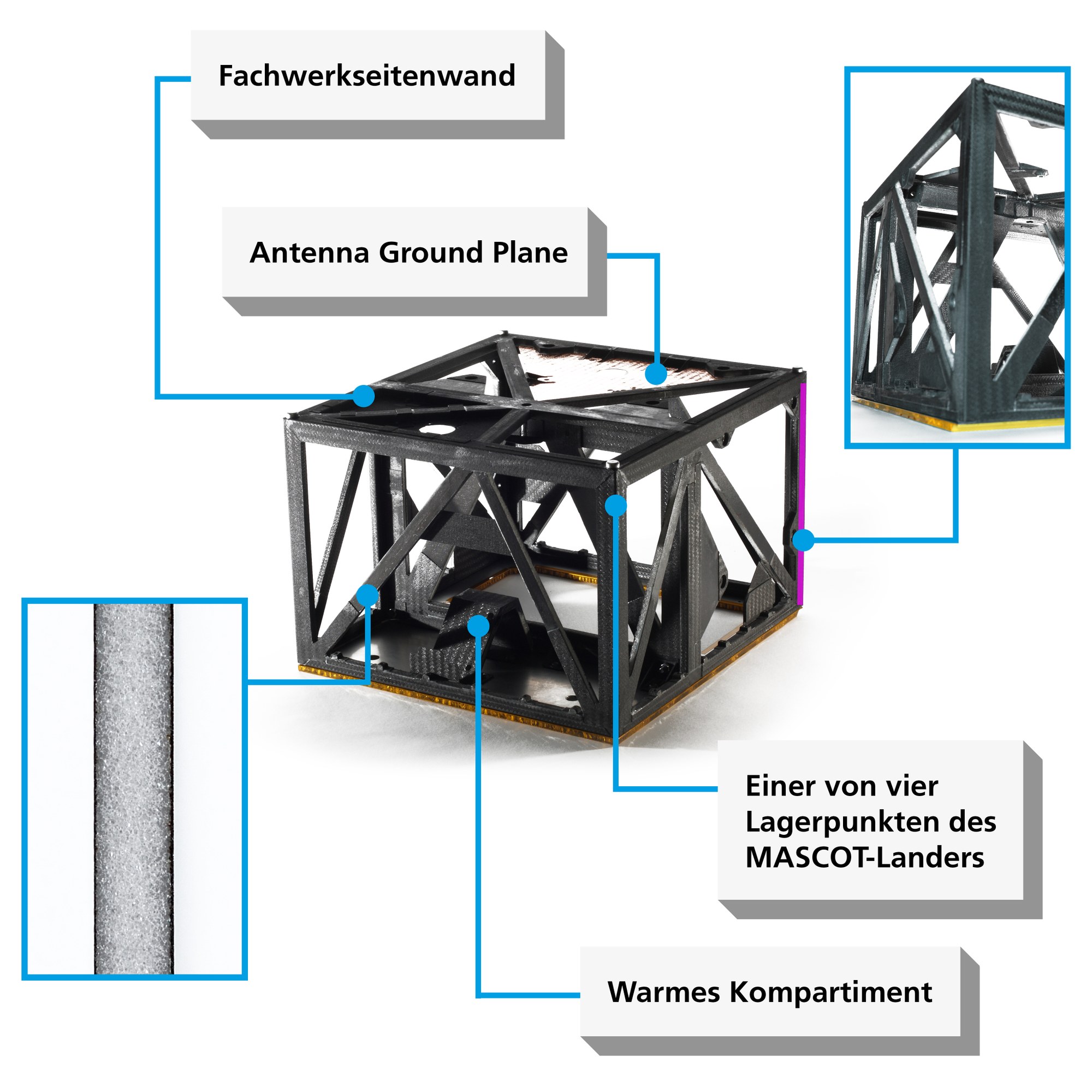

Die Blickrichtung ist auf das warme Kompartiment des Landers gerichtet, in dem später die wissenschaftlichen Instrumente eingebaut werden. Rechts: Violett markiert ist eines der L-förmigen Winkelprofile aus CFK-Leinwandgewebe zur Verbindung der Fachwerkseitenwände. Links: Querschnitt einer Fachwerk-Sandwich-Strebe, bestehend aus einem 5 Millimeter Schaumkern und zwei seitlich aufgeklebten 0,125 Millimeter dicken CFK-Deckschichtlagen.
