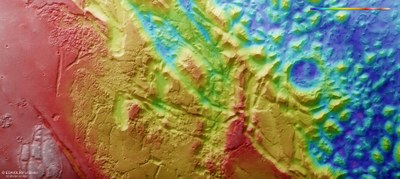

Topographische Bildkarte des südlichen Teils von Aurorae Chaos

Topographische Bildkarte des südlichen Teils von Aurorae Chaos
Topographische Bildkarte des südlichen Teils von Aurorae Chaos

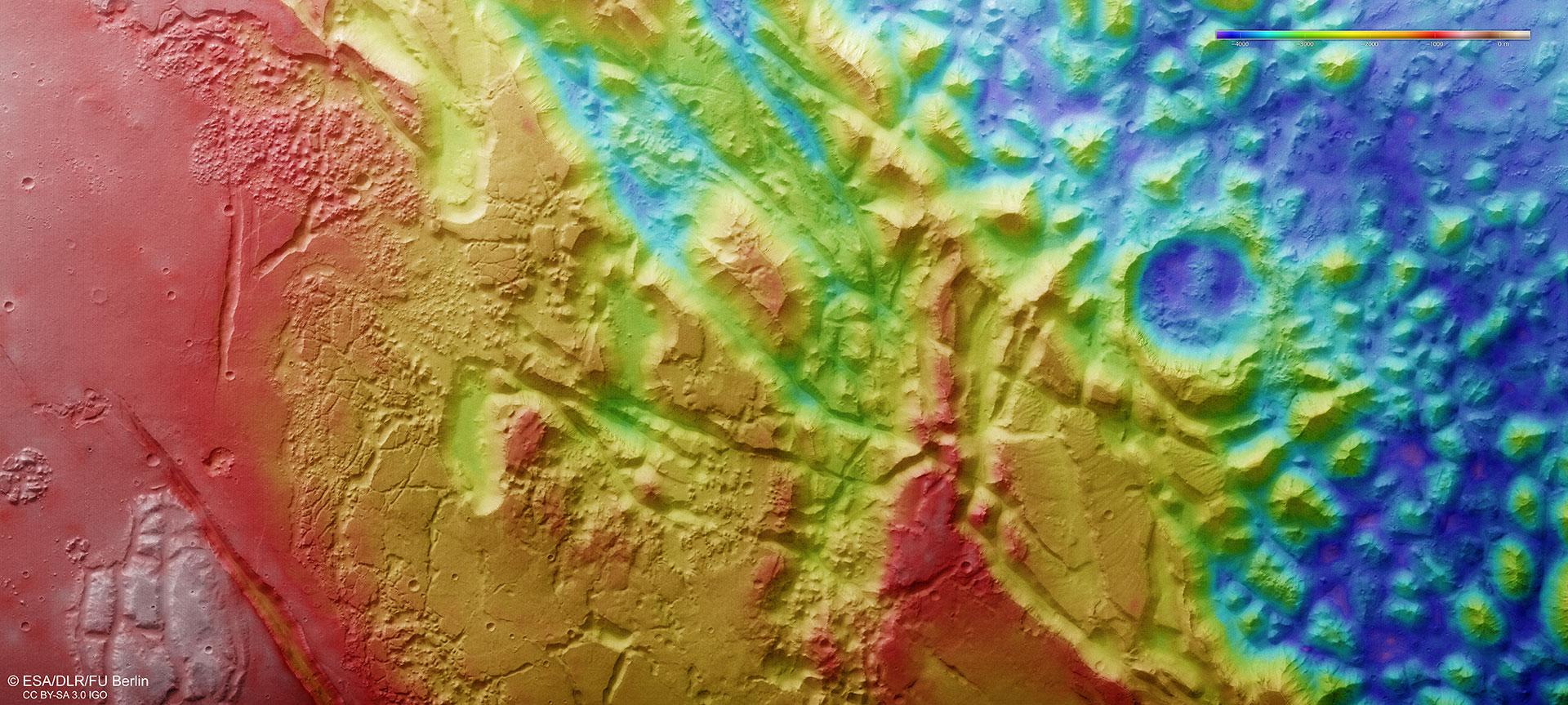

Aus den unter verschiedenen Winkeln aufgenommenen Bildstreifen des Kamerasystems HRSC auf Mars Express werden digitale Geländemodelle der Marsoberfläche berechnet, die für jeden aufgenommenen Bildpunkt eine Höheninformation beinhalten. Das Referenzniveau, auf das sich die Höhenangaben beziehen, ist eine gedachte Fläche gleicher Anziehungskraft, wie es auf der Erde der Meeresspiegel darstellt. Diese sogenannte Äquipotentialfläche hat die Form eines zweiachsigen Ellipsoids und wird in Anlehnung an das griechische Wort für Mars, Ares, Areoid genannt. Norden ist in der Darstellung rechts. Aus der Farbkodierung des digitalen Geländemodells (Legende oben rechts) lassen sich die Höhenunterschiede gut erfassen: Der Boden der Senke von Aurorae Chaos (blaue Gebiete rechts im Bild) befindet sich etwa 4000 Meter unterhalb der Hochlandebene (rote Gebiete links im Bild). Durch die Farbgebung treten auch tektonische Bruchstrukturen und ihre Richtung deutlich hervor. Von Nordosten nach Südwesten verläuft durch die Bildmitte ein markanter Steilhang und stellt die Verbindung zwischen dem Hochplateau im Süden und den Tausende von Metern tiefer gelegenen Gebieten von Aurorae Chaos im Norden her.
Credit:

ESA/DLR/FU Berlin, CC BY-SA 3.0 IGO
