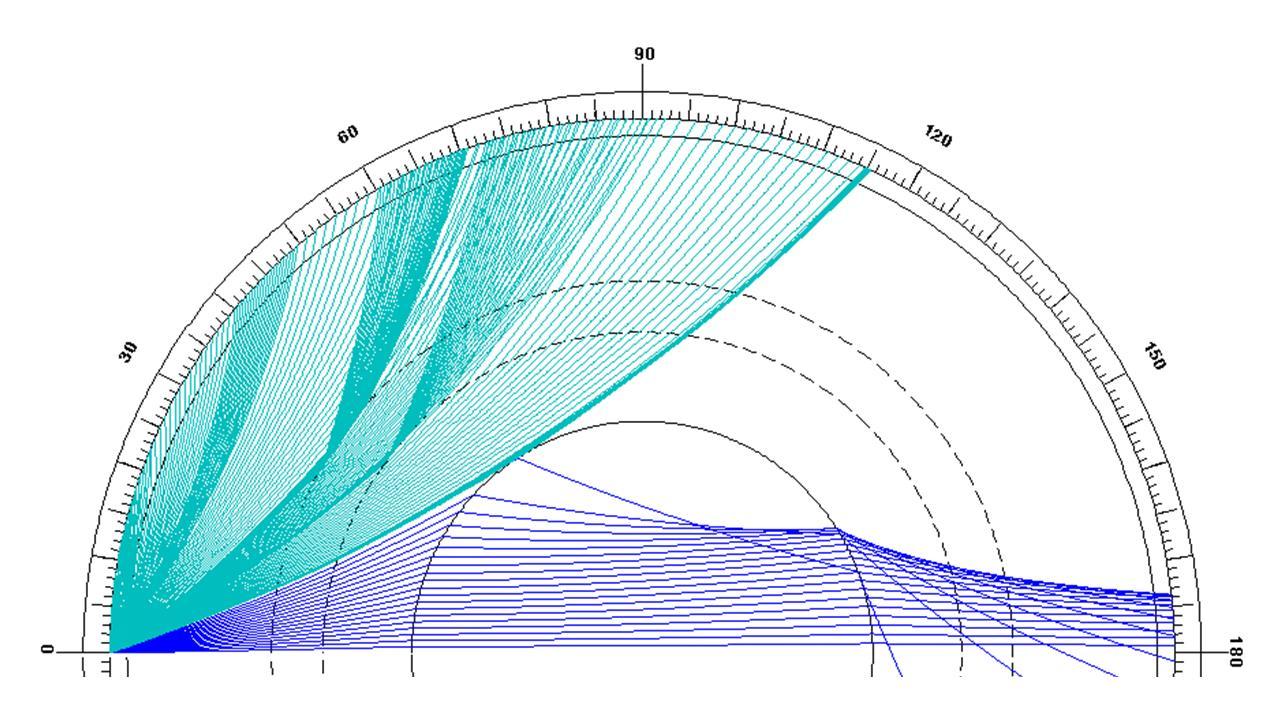

Wege seismischer Strahlen (P und PKP-Wellen) im Mars
Wege seismischer Strahlen (P und PKP-Wellen) im Mars
Diese ergeben sich aus einem derzeitigen Modell. Ein Marsbeben an der Oberfläche, links bei „0“ strahlt in den Mantel ab. Ab einer Entfernung von 115 Grad (auf dem Mars circa 6.800 Kilometer) und bis in eine Entfernung von circa 174 Grad wirft der Kern einen „Schatten“. In Blau: Wege durch den Kern; in Grün: Wege durch den Mantel; gestrichelte Linien: Tiefenlage von druckabhängigen Mineralumwandlungen, wo sich die Dichte des Gesteins sprunghaft ändert, was auch zur Reflexion der Wellen führen kann.
